DIN 981 Yivli Dairəvi Qoz

Şaft komponentlərinin bərkidilməsi və eksenel limitin kilidlənməsi üçün xüsusi olaraq hazırlanmış, Wanluo şirkəti tərəfindən istehsal olunan DIN 981 Yivli Yuvarlak Nut Alman sənaye dəqiqliyi standartlarına ciddi şəkildə uyğun olaraq istehsal edilmişdir. Adi çoxbucaqlı bərkidici qaykalardan fərqli olaraq, bu yarıqlı yuvarlaq qoz, yalnız mili, rulman və sap milinin yerləşdirilməsi üçün nəzərdə tutulmuş simmetrik yan yuvaları olan tam dairəvi gövdəyə malikdir.

Sorğu göndərin

Product Description

Wanluo-nun Çin DIN 981 Yivli Yuvarlak Nut, fırlanan mil hissələri üçün yüksək dəqiqlikli sabit məhdudlaşdırıcı və gevşetmə əleyhinə təsirlərə nail olmaqla, avadanlığın istismarı zamanı şaft ucun yerdəyişməsi, yatağın boşalması və eksenel axıntı kimi ümumi mexaniki problemləri həll edir. Transmissiya maşınları, podşipniklərin yığılması və avtomatlaşdırılmış mil sistemləri üçün əsas dəqiqlikli bərkidicidir.

Struktur yuvasının dizaynı və mexaniki sabitlik

DIN 981 Yivli Yuvarlak Qoz, xarici çevrədə dəqiq frezelənmiş simmetrik açıq yuvaları olan möhkəm dairəvi inteqral quruluşu qəbul edir. Unikal yivli struktur xüsusi çəngəl açarları vasitəsilə birbaşa kilidləməyə və boşalmağa imkan verir ki, bu da milin yığılması zamanı əvvəlcədən sıxma gücünün dəqiq tənzimlənməsinə imkan verir. Tam dairəvi sap gövdəsi vahid eksenel gərginliyi təmin edir, eksantrik təzyiqi effektiv şəkildə aradan qaldırır və kilidləndikdən sonra mil hissələrinin konsentrikliyini təmin edir. Dəqiq dönmə və ip yuvarlama yolu ilə işlənmiş daxili ip yüksək uyğunluq dəqiqliyi və hamar vidalama performansına malikdir. Premium paslanmayan polad material yüksək sürətli fırlanma və mexaniki valların dövri işləməsi zamanı uzunmüddətli dəqiq kilidləmə dəqiqliyini qoruyaraq üstün aşınma müqaviməti və struktur sabitliyi təmin edir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	Paslanmayan poladdan yuvarlaq qoz, DIN 981 yivli yuvarlaq qoz
İcra standartı	DIN 981, ISO Həssas Bərkitmə Standartı, Xüsusi Qeyri-standart Şaft Qozları
Mövcud Material	304, 316L Paslanmayan Polad; Xüsusi Yüksək Güclü Korroziyaya Qarşı Alaşımlı Polad
Ölçü Aralığı	M10-M60 tam standart mil spesifikasiyası, xüsusi xarici diametri və qalınlığı
Struktur Xüsusiyyət	Dairəvi qoz gövdəsi + simmetrik kilidləmə yuvaları, şaftın peşəkar limit quruluşu
Səthi müalicə	Dəqiq cilalama və passivasiya, hamar burulmaz səth, pas və aşınmaya davamlıdır
Mexaniki xüsusiyyətlər	Yüksək konsentriklik, sabit əvvəlcədən sıxma qüvvəsi, uzunmüddətli fırlanma üçün aşınmaya və boşalmaya qarşı
Qablaşdırma üsulu	Dəqiq anti-toqquşma qablaşdırma + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot dəqiq hissələrin tədarükü, qeyri-standart fərdiləşdirmə, bir-stop bağlayıcı uyğunluğu

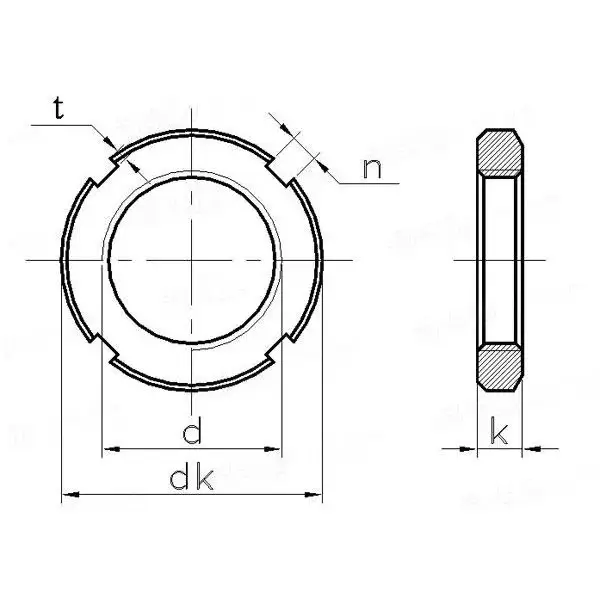

Din 981 Slotted Round Nut

Vida ipi d		M10	M12	M15	M17	M20	M25	M30	M35	M40	M45	M50	M55	M60	M65	M70	M75
P	Pitch	0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
d_k	maks	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98
d_k	min	17.73	21.67	24.67	27.67	31.61	37.61	44.61	51.54	57.54	64.54	69.54	74.54	79.54	84.46	91.46	97.46
k	maks	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13
k	min	3.82	3.82	4.82	4.82	5.82	6.78	6.78	7.78	8.78	9.78	10.73	10.73	10.73	11.73	11.73	12.73
n	Nominal Ölçü	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
	maks	3.125	3.125	4.15	4.15	4.15	5.15	5.15	5.15	6.15	6.15	6.15	7.18	7.18	7.18	8.18	8.18
	min	2.875	2.875	3.85	3.85	3.85	4.85	4.85	4.85	5.85	5.85	5.85	6.82	6.82	6.82	7.82	7.82
t	maks	2	2	2	2	2	2	2	2	2.5	2.5	2.5	3	3	3	3.5	3.5
t	min	1	1	1	1	1	1	1	1	1.5	1.5	1.5	2	2	2	2.3	2.3
vahid ≈ kq		0.004	0.007	0.01	0.013	0.019	0.025	0.043	0.053	0.085	0.119	0.148	0.158	0.174	0.203	0.242	0.287

Əsas Funksiyalar və Mexaniki Tətbiq Üstünlükləri

1. Professional dairəvi mil kilidləmə strukturu mexaniki millərə, daşıyıcı daxili halqalara və yivli vallara mükəmməl uyğun gəlir, dəqiq eksenel limitə nail olur və yüksək sürətli fırlanma zamanı komponentlərin yerdəyişməsinin qarşısını effektiv şəkildə alır.

2. Qorunan yan kilidləmə yuvasının dizaynı peşəkar qarmaq alətləri vasitəsilə tənzimlənən qabaqcadan bərkidici qüvvəni dəstəkləyir, montaj boşluğunun incə kalibrlənməsini həyata keçirir, bu, adi qozlarla müqayisədə dəqiq mexaniki sazlama üçün əvəzolunmazdır.

3. Tam dairəvi vahid gərginlik strukturu yerli təzyiq sapmasının qarşısını alır, şaft səthinin dəqiqliyini və yuvarlaqlığını qoruyur, sabit fırlanma dəqiqliyini və ötürücü avadanlığın aşağı titrəməsini təmin edir.

4. Yüksək sıxlıqlı paslanmayan polad material əla aşınma müqaviməti və yorğunluq müqavimətinə malikdir, uzunmüddətli yüksək sürətli işləməyə və alternativ yük iş şəraitinə uyğunlaşır, boş şaft hissələrinin yaratdığı mexaniki nasazlıq dərəcəsini azaldır.

5. Ciddi ölçülü dözümlülük nəzarəti dəqiq dəzgahlarda, transmissiya avadanlıqlarında, hidravlik maşınlarda və podşipnik montaj sistemlərində geniş istifadə olunan standart mil hissələri ilə yüksək dəqiqliklə uyğunluğu təmin edir.

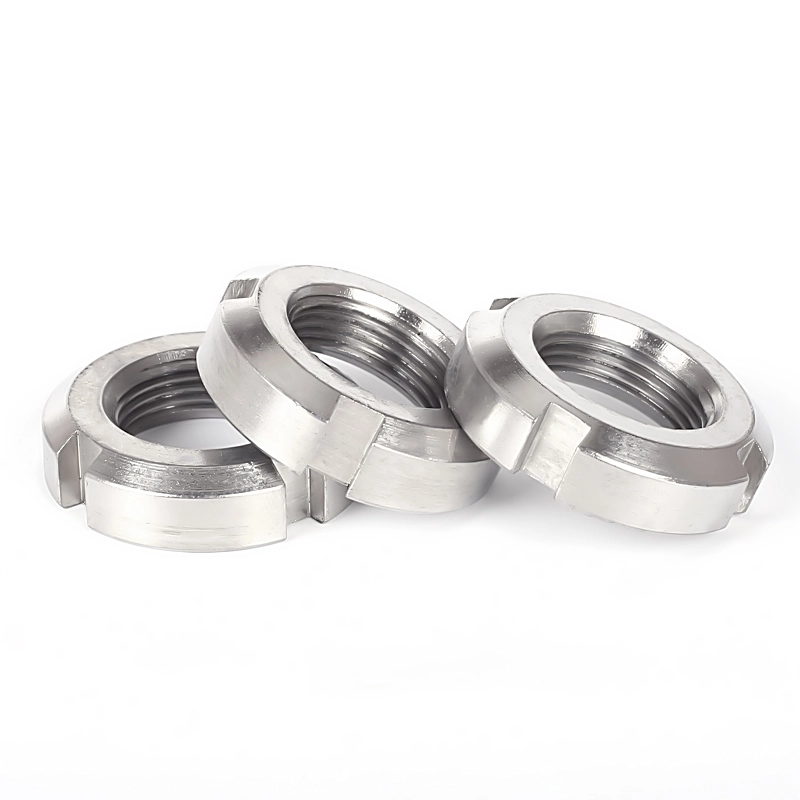

Din 981 Slotted Round Nut

Məhsulun Faktiki Performans Test Standartı

Bütün standart və fərdiləşdirilmiş avadanlıqlarımız DIN 981 Yivli Yuvarlak Qoz çatdırılmadan əvvəl aşağıdakı universal zavod performans testlərindən keçəcək:

✅ Material Tərkibi Testi: Karbon polad, ərinti polad və paslanmayan polad material standartlarına cavab vermək üçün metal material tərkibini aşkar edin

✅ Ölçü Dözümlülük Testi: Mükəmməl uyğunluğu təmin etmək üçün ölçüsü, iplik spesifikasiyası və montaj tolerantlığını yoxlayın

✅ Mexaniki Yük Testi: Dartma testi, qırılma yükü sınağı, statik təzyiq və zərbə müqaviməti testi (Bütün qaldırıcı və bərkidici hissələrin əsas testi)

✅ Səthin Korroziyaya Qarşı Testi: Duz püskürtmə testi, sinklənmiş və passivləşdirilmiş məhsullar üçün pas müqavimətinin aşkarlanması

✅ Yorulma Müqaviməti Testi: Sənaye avadanlıqlarının təkrar istifadəsi üçün uzunmüddətli qarşılıqlı yük testi

Biz rəsmi fabrik sınaq hesabatlarını təqdim edə və müştəri tələblərinə uyğun olaraq təyin edilmiş üçüncü tərəf təşkilatının sınaqlarını dəstəkləyə bilərik.

Qaynar Teqlər: DIN 981 yivli yuvarlaq qoz, yivli qoz DIN 981, DIN 981 kilid qozu
