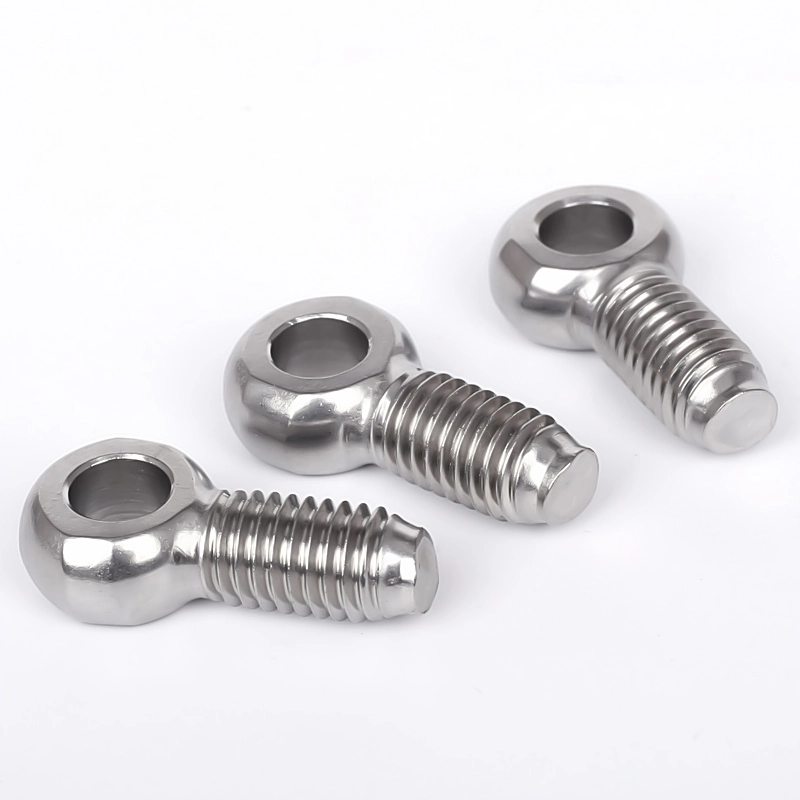

Paslanmayan Polad DIN 444 Swing Bolt Çevik Göz Bolt

Çevik əlaqə və daşınan sıxma ssenariləri üçün hazırlanmış Wanluo fabrikinin Paslanmayan Polad DIN 444 Swing Bolt Çevik Göz Boltu beynəlxalq DIN 444 sənaye standartlarına uyğundur. Çevik gözlü boltlar və ya balıq gözü boltlar kimi də tanınır, onlar sərbəst yellənməni və bucaq tənzimlənməsini dəstəkləyən hərəkətli göz halqası quruluşuna sahib olan sərt sabit bərkidicilərdən fərqlənirlər.

Sorğu göndərin

Product Description

Wanluo tədarükçüsü bu Paslanmayan Polad DIN 444 Swing Bolt Çevik Göz Boltunun istehsalında ixtisaslaşmışdır, Bu çevik dizayn montaj ölü bucaqlarını və struktur gərginliyini effektiv şəkildə aradan qaldırır, jig qurğusunun sıxılması, daşınan mexaniki əlaqə və sürətli kilidləmə avadanlığı üçün idealdır. Müxtəlif çevik bərkitmə tələblərinə cavab vermək üçün stokda olan standart spesifikasiyaları və fərdiləşdirilmiş qeyri-standart fərdiləşdirməni təmin edirik.

Çevik Bağlantı və Struktur Üstünlüklər

Bu Paslanmayan Polad DIN 444 Swing Bolt Çevik Göz Bolt, quraşdırma zamanı pin milinin ətrafında sərbəst fırlanma və yellənməyə imkan verən hamar dairəvi göz dəliyi ilə inteqrasiya olunmuş dəqiq döymə və dönmə prosesini qəbul edir. O, məcburi yerləşdirmə nəticəsində yaranan sərt ekstruziya və əyilmə deformasiyasından qaçaraq, müxtəlif montaj bucaqlarına avtomatik uyğunlaşa bilir. Yivli çubuq yüksək uyğunlaşma dəqiqliyi üçün dəqiq ip yuvarlanmasına malikdir və bucaq tənzimlənməsindən sonra sabit kilidləməni təmin edir. Yüksək təmizlikli paslanmayan polad materiallardan hazırlanmış məhsul təkrarlanan açılış və bağlanma mexaniki əməliyyatlarında çevik daşınan performansı və uzunmüddətli əlaqə sabitliyini saxlayaraq əla aşınma müqaviməti, korroziyaya davamlılıq və struktur möhkəmlik təmin edir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	Paslanmayan Polad DIN 444 Swing Bolt, Flexible Eye Bolt
İcra standartı	DIN 444 (A/B/C Tipi), GB/T 798 ilə uyğundur, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	Stokda var: 304, 316; Özelleştirilebilir: 2205, 2507 Dupleks Paslanmayan Polad
Ölçü Aralığı	M5-M39 şərti tam ölçülər, fərdiləşdirilə bilən göz dəliyinin diametri və boltun uzunluğu
Mövzu Tipi	Standart metrik qaba sap, dəqiq sıxma üçün fərdiləşdirilə bilən incə sap
Səthi müalicə	Turşulama və passivasiya, hamar buruqsuz səth, korroziyaya qarşı vahid bitirmə
Mexaniki xüsusiyyətlər	Stabil dartılma gücü, güclü yelləncək aşınma müqaviməti, tez-tez hərəkət etdikdən sonra deformasiya etmək asan deyil
Qablaşdırma üsulu	Toqquşmaya qarşı daxili qablaşdırma + ixrac kartonu, toplu daşınma üçün palet qablaşdırması
Təchizat xidməti	Spot topdansatış, növün fərdiləşdirilməsi, qarışıq bərkidicilərin bir pəncərədən alınması

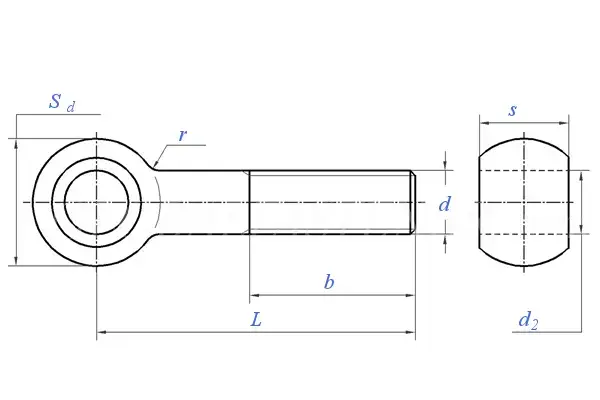

Stainless Steel Din 444 Swing Bolt Flexible Eye Bolt

Vida ipi d			M5	M6	M8	M10	M12	M16	M20	M24	(M27)
P	Pitch		0.8	1	1.25	1.5	1.75	2	2.5	3	3
b	L≤125		16	18	22	26	30	38	46	54	60
	125		-	-	28	32	36	44	52	60	66
	L>200		-	-	-	-	49	57	65	73	79
d₂	min=nominal ölçü		5	6	8	10	12	16	18	22	24②
d₂	maks		5.03	6.03	8.036	10.036	12.043	16.043	18.043	22.052	24.052
S_d	maks		12	14	18	20	25	32	40	45	50
	A növü	min	10.9	12.9	16.9	18.7	23.7	30.4	38.4	43.4	48.4
	B və C növü	min	11.57	13.57	17.57	19.48	24.48	31.38	39.38	44.38	49.38
r	Nominal Ölçü		2.5	4	4	4	6	6	6	10	10
	maks		3.75	6	6	6	9	9	9	15	15
	min		1.875	3	3	3	4.5	4.5	4.5	7.5	7.5
s	A növü	maks	8	9	11	14	17	19	24	28	30
	A növü	min	7.52	8.52	10.3	13.3	16.3	18.16	23.16	27.16	29.16
	B və C növü	maks	6	7	9	12	14	17	22	25	27
	B və C növü	min	5.88	6.85	8.85	11.82	13.82	16.82	21.79	24.79	26.79

Əsas Tətbiq və Funksional Xüsusiyyətlər

1. Sərbəst yelləncək və bucaq tənzimləmə funksiyası sərt bərkitmə sapması problemini həll edir, qeyri-bərabər montaj səthlərinə və adi boltların cavab verə bilmədiyi çoxbucaqlı birləşmə tələblərinə uyğunlaşır.

2. Hamar cilalanmış göz dəliyi, tez-tez açma, bağlama və sıxma əməliyyatları zamanı aşağı sürtünmə və tıxanma olmadan sancaq mili ətrafında çevik fırlanma təmin edir, avadanlığın işləmə çevikliyini artırır.

3. Yüksək keyfiyyətli paslanmayan polad material əla pas və korroziyaya davamlılıq təmin edir, sənaye dirəkləri, daşınan qurğular, boru kəmərinin gərginliyi bağlantısı və rütubətli atelye iş mühitləri üçün uyğundur.

4. İnteqrasiya edilmiş döymə qəlibi möhkəm strukturu və güclü kəsilmə müqavimətini təmin edir, təkrar dinamik bərkitmə və yelləncək işləri zamanı qırılma və nasazlığın qarşısını alır.

5. Çoxsaylı standart növlər və çevik fərdi imkanlar onu mexaniki qurğuların yerləşdirilməsi, avadanlığın daşınan əlaqəsi və sənayedə tənzimlənən kilidləmə ssenariləri üçün geniş şəkildə tətbiq edilir.

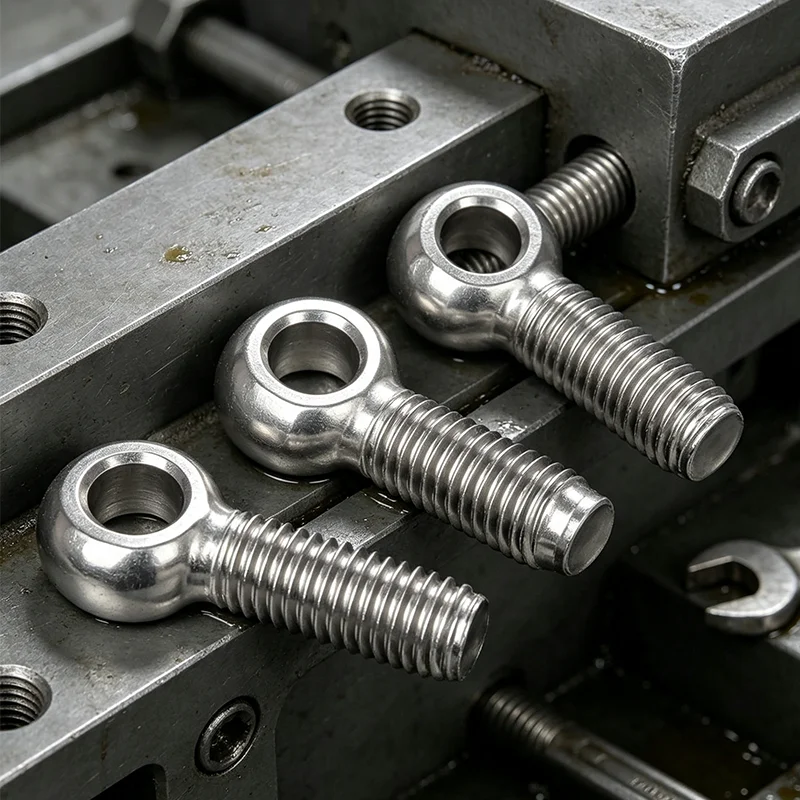

Stainless Steel Din 444 Swing Bolt Flexible Eye Bolt

Tez-tez verilən suallar

S1: Paslanmayan Polad DIN 444 Swing Bolt Flexible Eye Bolt ilə adi gözlü boltlar arasında fərq nədir?

A1: Sabit yük qaldıran gözlü boltlar ilə fərqli olaraq, DIN 444 yelləncək boltlar çevik daşınan əlaqəyə diqqət yetirir. Onlar sərbəst bucaq yelləncəklərini və adaptiv yerləşdirməni dəstəkləyir, əsasən şaquli qaldırıcı yük daşıyanlar üçün deyil, sıxma və daşınan mexaniki tənzimləmə üçün istifadə olunur.

S2: DIN 444 boltlarının A/B/C növləri hansı məqsədlər üçün istifadə olunur?

A2: Üç növ göz dəliyinin ölçüsü və struktur dözümlülüyü ilə fərqlənir, müxtəlif sancaq mil uyğunluğu və sıxma dəqiqliyi tələblərinə uyğunlaşır. Avadanlıq yığma standartlarınıza uyğun olaraq müvafiq növü seçə və fərdiləşdirə bilərik.

S3: Yelləncək boltu uzunmüddətli istifadədən sonra hamar şəkildə dönə bilərmi?

A3: Göz dəliyi hamar daxili divar və ciddi dözümlülük nəzarəti ilə dəqiq işlənmişdir. Paslanmayan polad material yaxşı aşınma müqavimətinə malikdir, sıxılma və ya boş boşluq olmadan uzunmüddətli çevik yellənməni təmin edir.

4-cü sual: Qeyri-standart göz dəliyi ölçüsü dəstəklənirmi?

A4: Bəli. Biz xüsusi pin valları və avadanlıq quraşdırma boşluqlarına uyğunlaşmaq üçün göz çuxurunun diametrinin, bolt çubuğunun uzunluğunun, ipin hündürlüyünün və xüsusi formalı strukturların fərdi fərdiləşdirilməsini dəstəkləyirik.

S5: Yelləncəklər hansı əsas ssenarilərə uyğundur?

A5: Onlar sənaye jig qurğuları, tənzimlənən sıxma avadanlığı, daşınan mexaniki əlaqə, boru kəmərinin gərginliyinin bərkidilməsi və tez-tez tənzimləmə və çevik yerləşdirmə tələb edən digər ssenarilər üçün geniş istifadə olunur.

Qaynar Teqlər: Paslanmayan Polad DIN 444 Gözlü Bolt, Swing Bolt Çevik Göz Bolt, DIN 444 Swing Bolt
