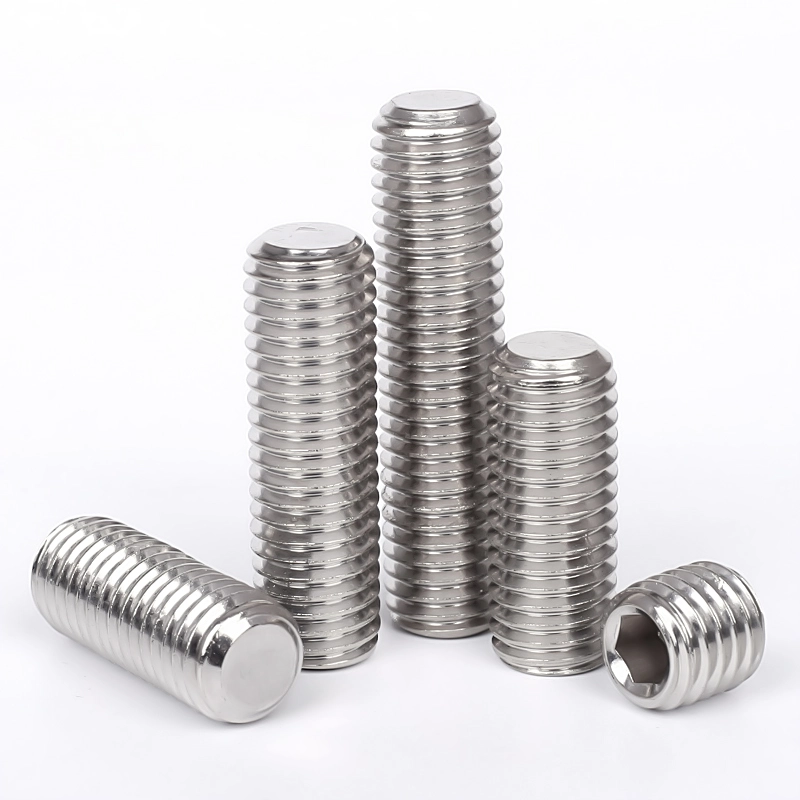

Paslanmayan Polad DIN 913 Düz Uçlu Vida

Wanluo-nun Çin Paslanmayan Polad DIN 913 Flat End Set Vidası yüksək dəqiqlikli başsız altıbucaqlı rozetkalara aid olan Alman sənaye standartlarına uyğun olaraq ciddi şəkildə istehsal olunur. Bütün adi açıq başlı vintlərdən fərqli olaraq, bu dəst vida gizli yerləşdirmə, boşalmaya qarşı kilidləmə və sabit limit montajına həsr olunmuş düz uc üzü və daxili altıbucaqlı ötürücü ilə tam başsız dizayna malikdir.

Sorğu göndərin

Product Description

Wanluo təchizatçısının Polad DIN 913 Düz Ucu Vidası çıxıntılı hissələr olmadan yivli dəliyə tamamilə vidalana bilər, struktur müdaxiləsi, komponentlərin toqquşması və açıq vida başlarının səbəb olduğu mövqe dəyişikliyi problemlərini hərtərəfli həll edir. Yastı uc, təmasda olan iş parçasının səthinə zərər vermədən dəqiq yerləşdirməni həyata keçirərək vahid səth təzyiqini təmin edir və onu mexaniki ötürmə hissələri, millərin bərkidilməsi və kalıbın incə tənzimlənməsi üçün vacib dəqiqlikli bərkidici halına gətirir.

Əsas Struktur Atributlar və Sənaye Dərəcəli İstehsalat İş Akışı

DIN 913 Flat End Set Vida tam ölçülü standart dözümlülük nəzarəti ilə inteqrasiya olunmuş yüksək dəqiqlikli soyuq döymə və ip yayma prosesini qəbul edir. İnteqral başsız quruluş, tamamilə gizli quraşdırmanı həyata keçirərək, tam vidalandıqdan sonra sıfır çıxıntını təmin edir. Standart daxili altıbucaqlı yuva hamar daxili divarla dərindən formalaşıb, dəqiq allen alətlərə mükəmməl uyğun gəlir, alət sürüşməsi və ya yuva deformasiyası olmadan yüksək fırlanma anı kilidlənməsini və incə tənzimlənməsini dəstəkləyir. Düz kəsici üz səthi düz və çapıqsız səthlə dəqiq cilalanmışdır ki, bu da iş parçasının təmas müstəvisinə sıx uyğunlaşa bilir, bərkitmə təzyiqini bərabər şəkildə dağıtır və yerli girintilərin və ya səthin zədələnməsinin qarşısını alır. Tam bölməli vahid ip dəqiq diş meydançasına və hamar vidalama performansına malikdir və təkrar yerləşdirmə tənzimlənməsi üçün çevik sıxma və boşaltma imkanı verir. Yüksək keyfiyyətli paslanmayan poladdan və yüksək möhkəm lehimli poladdan hazırlanmış vint gövdəsi yüksək sərtliyə, güclü təzyiqə və əla korroziyaya davamlılığa malikdir, uzunmüddətli vibrasiya və alternativ yük şəraitində sabit yerləşdirmə dəqiqliyini qoruyur.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	DIN 913 Yastı Uçlu Vida, Başsız Altıbucaqlı Rozet Vidası
İcra standartı	DIN 913, ISO 4026, GB Standart, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	304, 316L Paslanmayan Polad, 12.9 dərəcəli Alaşımlı Polad, Karbon Polad
Ölçü Aralığı	M2-M16 tam standart metrik ölçülər, xüsusi ultra qısa/ultra uzun uzunluq
Struktur növü	Başsız dizayn, düz uç üz, daxili altıbucaqlı rozetka sürücüsü
Sürücü növü	Standart daxili altıbucaqlı yuva, dəqiq allen açarları ilə uyğun gəlir
Mövzu Xüsusiyyəti	Tam vahid metrik ip, yüksək dözümlülük dəqiqliyi, hamar vidalama
Səthi müalicə	Turşulama və passivləşdirmə / Qara oksid / Sinklə örtülmüş, buruqsuz bitirmə
Mexaniki xüsusiyyətlər	Yüksək sərtlik, güclü təzyiq müqaviməti, dəqiq yerləşdirmə, vibrasiyaya qarşı yumşalma
Qablaşdırma üsulu	Nəmə davamlı daxili çanta + ixrac kartonu, toplu göndərmə üçün palet qablaşdırması
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, bir-stop bağlayıcı qaynağı

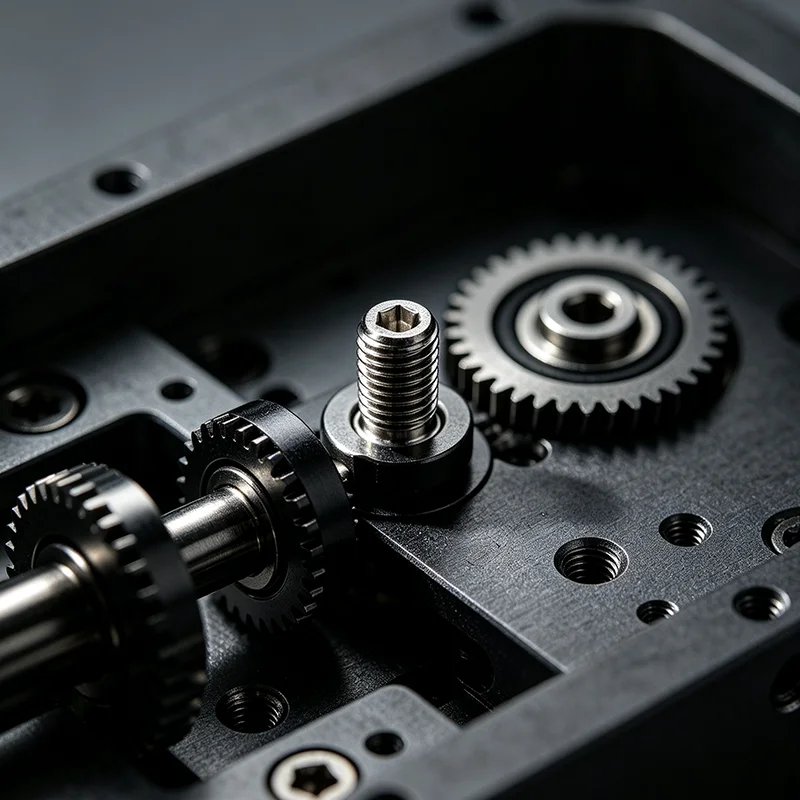

Stainless Steel Din 913 Flat End Set Screw

Vida ipi d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Pitch		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_p	maks		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
d_p	min		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Nominal Ölçü		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	maks		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	qısa	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	uzun	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^①	Nominal Ölçü		2	2.5	2.5	3	3	4	5	6	6

Vida ipi d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pitch		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_p	maks		5.5	7	8.5	10	12	13	15	17	18
d_p	min		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Nominal Ölçü		4	5	6	6	8	10	10	12	12
	maks		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	qısa	3	4	4.8	5.6	6.4	7.2	8	9	10
t	min	uzun	5	6	8	9	10	11	12	13.5	15
L₀^①	Nominal Ölçü		6	8	12	14	16	16	16	18	20

Satınalma Üstünlüklərinin Təhlili və Tipik Yerləşdirmə Mühitləri

1. Başsız gizli quraşdırma quruluşu montajdan sonra sıfır çıxıntıya nail olur, struktur müdaxiləsindən və hissə sürtünməsindən tamamilə qaçır, mexaniki hərəkət edən hissələr və yığcam məhdud məkan montaj ssenariləri üçün uyğundur.

2. Dəqiq düz uçlu üz dizaynı iş parçası ilə vahid səth təmasını formalaşdırır, təmas səthini əzmədən və ya cızmadan dəqiq yerləşdirməni və məhdudiyyətin bərkidilməsini həyata keçirir, dəqiq hissələrin bütövlüyünü qoruyur.

3. Standart daxili altıbucaqlı ötürücü dəqiq tənzimləməni və yüksək fırlanma anı kilidlənməsini dəstəkləyir, çevik mövqe tənzimlənməsinə və möhkəm fiksasiyaya imkan verir, avadanlığın uzunmüddətli işləmə vibrasiyasından qaynaqlanan mövqe ofset və boşalma problemlərini effektiv şəkildə həll edir.

4. Yüksək dəqiqlikli ip yayma prosesi sabit və davamlı bərkitmə performansı ilə dəqiq avadanlığın təkrar sökülməsi, sazlanması və saxlanılması üçün uyğun olan sıx ip uyğunluğunu və hamar teleskopik tənzimləməni təmin edir.

5. Çoxsaylı material və sinif variantları müxtəlif iş tələblərinə cavab verir. Yüksək möhkəm lehimli polad ağır yüklərin yerləşdirilməsi üçün, paslanmayan polad isə qəlib, avtomatlaşdırma və cihaz sənayesini əhatə edən korroziyaya qarşı və açıq mühitlər üçündür.

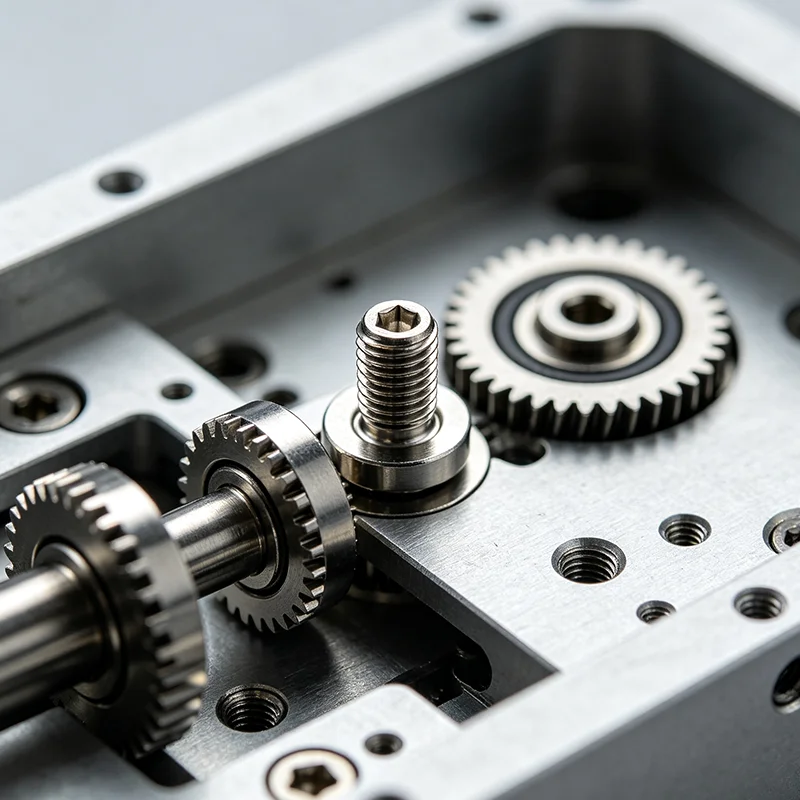

Stainless Steel Din 913 Flat End Set Screw

Tez-tez verilən suallar

S1: DIN 913 Flat End Set Vida əsasən nə üçün istifadə olunur?

A1: DIN 913 başsız, düz uçlu vidadır, əsasən valların, qəliblərin və mexaniki hissələrin dəqiq yerləşdirilməsi, boşalmaya qarşı kilidlənməsi və məhdudiyyətlərin bərkidilməsi üçün istifadə olunur. Gizli quraşdırma tələb edən və təmas səthinə zərər verilməyən ssenarilərdə geniş şəkildə tətbiq olunur.

2-ci sual: DIN 913 ilə digər montaj vintləri arasında fərq nədir?

A2: DIN 913 səthə uyğunluq və zədələnmədən yerləşdirmə üçün düz uc xüsusiyyətlərinə malikdir; konus ucu və ya stəkan ucu dəsti vintləri ilə müqayisədə, iş parçasında girintilər qoymayacaq, dəqiq hissələr və hamar səthin bərkidilməsi üçün daha uyğundur.

3-cü sual: Başsız vintlər asanlıqla boşalacaqmı?

A3: Xeyr. Yüksək dəqiqlikli tam sap və yüksək torklu altıbucaqlı kilidləmə quruluşu ilə o, yivli dəliyə möhkəm oturur. Saplı yapışqan və ya köməkçi kilidləmə tədbirləri ilə təchiz edilmiş, uzunmüddətli vibrasiya mühitlərində əla anti-gevşetmə performansını saxlaya bilər.

4-cü sual: DIN 913 vintləri incə mövqe tənzimlənməsi üçün istifadə edilə bilərmi?

A4: Bəli. Vahid standart sap mikro-məsafəli teleskopik tənzimləməyə imkan verir ki, bu da qəlib boşluqlarının incə düzəldilməsi, avadanlığın üfüqi mövqeyi və mexaniki montaj dəqiqliyi üçün çox uyğundur.

S5: Siz yüksək möhkəmlikli dəst vintləri təmin edirsiniz?

A5: Əlbəttə. Biz adi paslanmayan polad versiyaları və ağır yüklərin yerləşdirilməsi və yüksək dəqiqlikli avadanlığın yığılması tələblərinə cavab verə bilən 12.9 dərəcəli yüksək möhkəm lehimli polad versiyaları təmin edirik.
