Mexanik Bağlantı üçün Çubuq Pin

Wanluo Fabriki tərəfindən birbaşa satılan Mexanik Bağlantı üçün bu Clevis Pin sənaye standartı silindrik daşınan əlaqə komponentidir. Əsasən mexaniki menteşələri, fırlanan birləşmələri və birləşdirici çubuqların çevik hərəkətli strukturlarını əhatə edən dinamik montaj ssenariləri üçün istifadə olunur. Bazarda yalnız statik dəqiq yerləşdirmə üçün istifadə edilən sabit sancaqlardan fərqli olaraq, bu məhsul əsas məqsədi kimi dinamik daşınan əlaqə ilə hazırlanmışdır, xüsusi olaraq qarşılıqlı fırlanma, bucaq yellənmə və çevik açılma və bağlanma tələb edən müxtəlif mexaniki birləşmələrə uyğunlaşdırılmışdır.

Sorğu göndərin

Product Description

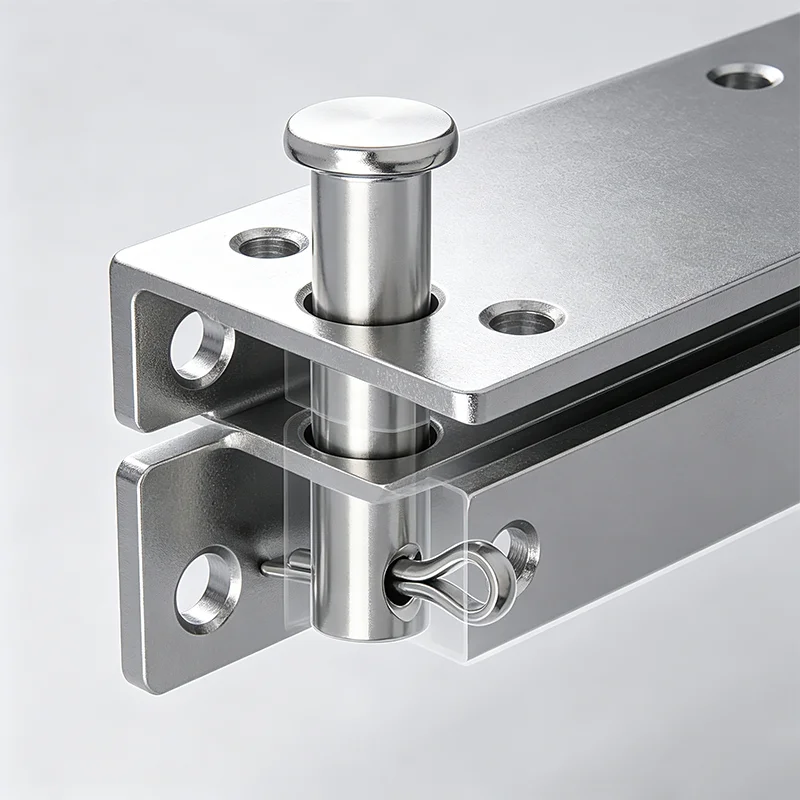

Wanluo Fabriki mexaniki birləşmələr üçün Clevis Sancaqlar istehsal edərkən, quyruq ucunda düz başlıq və deşikdən ibarət inteqrasiya edilmiş bir quruluş qəbul edir. Split pin ilə birlikdə, ikiqat kilidləmə əldə edə bilər. Montaj sadədir, fırlanma hamardır və avadanlığın davamlı hərəkəti zamanı boşalmanın və yerdəyişmənin qarşısını ala bilər. Mexanik ötürmə konstruksiyalarının, avtomobil şassi komponentlərinin, hidravlik avadanlıqların və müxtəlif daşınan komponentlərin standart yığılması üçün geniş tətbiq olunur.

Diferensial satış nöqtələri

1. Statik yerləşdirmədən daha çox dinamik iş şəraiti üçün uyğun olan dinamik fəaliyyət bağlantısına diqqət yetirir.

2. Yastı baş həddi və quyruq çuxurunun kilidlənməsi, daha yüksək təhlükəsizlik üçün ikiqat sürüşməyə qarşı qorunma təmin edir.

3. Çəngəl quruluşu ilə uyğun gəlir, daha güclü uyğunlaşma və daha yüksək montaj tolerantlığı təklif edir.

4. Sadə struktur və davamlı, daha az uzunmüddətli aşınma ilə.

5. Çox yönlü, müxtəlif sənaye avadanlıqlarının standart şəkildə dəyişdirilməsi üçün uyğundur.

Struktur Xüsusiyyətlər və İstehsalat Texnologiyası

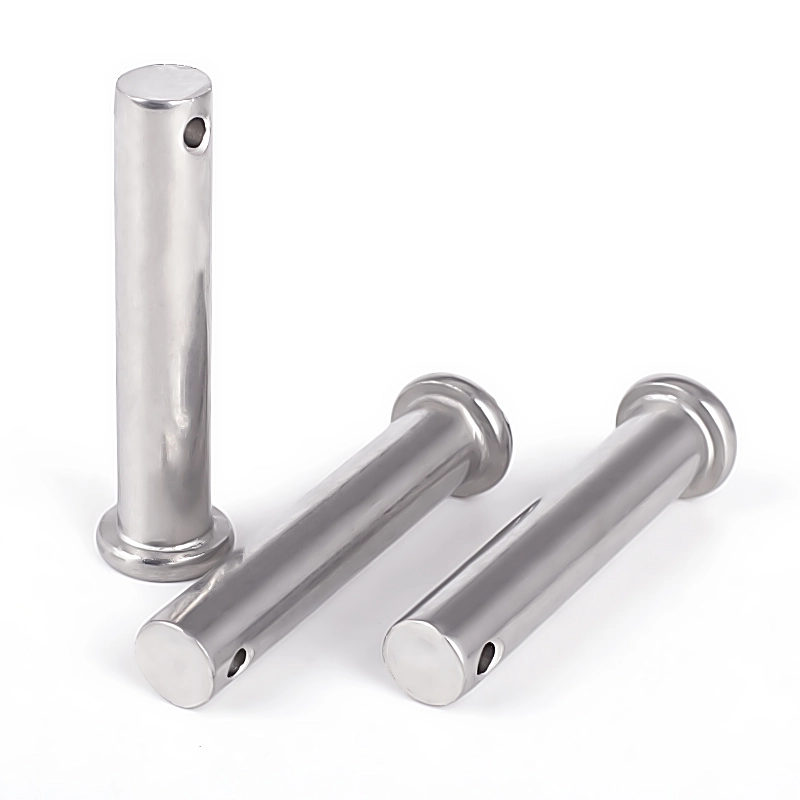

Mexanik Bağlantı üçün Clevis Pin bir parça dəqiq soyuq başlıq və yastı dairəvi limit başlıq, hamar bərk silindrik sancaq gövdəsi və qorunmuş quyruq sancağı dəliyindən ibarət mərkəzsiz üyüdmə formalaşdırma prosesi. Qatılaşdırılmış düz başlıq sabit səthin məhdudlaşdırılmasını təmin edir, sancaq gövdəsinin montaj çuxuruna batmasının qarşısını alır və montajın ardıcıl düzlüyünü təmin edir. İnteqral bərk sancaq gövdəsi yüksək struktur sərtliyinə və hamar səthə malikdir, komponentin fırlanması zamanı sürtünmə müqavimətini azaldır və çevik və maneəsiz mexaniki hərəkəti təmin edir. Dəqiq yerləşdirilmiş quyruq dəliyi tam təhlükəsizlik kilidləmə sistemi yaratmaq üçün vahid diyaframa və hamar daxili divara malikdir, standart split sancaqlara mükəmməl uyğun gəlir. Yüksək keyfiyyətli karbon poladdan, alaşımlı poladdan və paslanmayan polad materiallardan istehsal edilən bütün məhsullar incə bitirmə, çapaq təmizləmə və standartlaşdırılmış antikorroziyaya qarşı müalicədən keçir. Ciddi ölçülü dözümlülük nəzarəti, tez-tez daşınan montaj iş şəraitinə uyğunlaşaraq, sabit kəsilmə müqaviməti və uzunmüddətli hərəkət yorğunluğuna müqavimət ilə standart menteşə dəlikləri ilə sıfır titrəmə uyğunluğunu təmin edir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	Çubuq sancağı, Yastı başlı dirsək sancağı, deşik tipli menteşə sancağı, hərəkətli birləşdirici silindrik sancaq
İcra standartı	DIN11023, ISO Standardı, GB Standardı, ANSI Standardı, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	45 # Karbon Polad, 40Cr Alaşımlı Polad, 304/316 Paslanmayan Polad
Ölçü Aralığı	Diametr 2mm-30mm, Uzunluq 6mm-350mm tam standart ölçülər, xüsusi pin deşik mövqeyi və uzunluğu
Struktur növü	Yastı həddi baş, möhkəm silindrik gövdə, quyruq sancağı çuxurunun təhlükəsizlik kilidləmə quruluşu
Emal texnologiyası	Dəqiq soyuq başlıq, mərkəzsiz daşlama, dəqiq delik qazma, səthi bərkitmə və bitirmə
Tətbiq edilə bilən iş parçası	Mexanik menteşələr, dirsək mötərizələri, birləşdirici çubuqlar, avtomobil şassisi, hidravlik hərəkətli birləşmələr, mühəndislik maşın hissələri
Səthi müalicə	Sinklənmə (ağ/rəng/qara), qara oksidin bərkidilməsi, passivləşdirmə, paslanmayan poladdan cilalanması
Mexaniki xüsusiyyətlər	Yüksək kəsilmə müqaviməti, hamar fırlanma, batmaya qarşı məhdudlaşdırma, təhlükəsiz düşmə əleyhinə, tez-tez hərəkət üçün yorğunluq müqaviməti
Qablaşdırma üsulu	Pas əleyhinə daxili qutu + ixrac karton, nəmə davamlı və zərbəyə davamlı qablaşdırma, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot standart tədarük, qeyri-standart fərdiləşdirmə, bölünmüş sancaqlar ilə birdəfəlik dəstək təchizatı

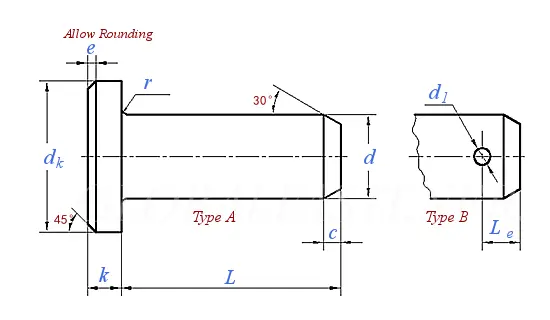

Clevis Pin For Mechanical Connection

Nominal diametri d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=nominal ölçü (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=nominal ölçü (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=nominal ölçü (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominal Ölçü (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Əsas Üstünlüklər və Sənaye Tətbiqləri

1. Peşəkar düz baş məhdudlaşdıran struktur yüksək sürətli fırlanma və qarşılıqlı hərəkət zamanı sancaq gövdəsinin batmasının və yerdəyişməsinin qarşısını effektiv şəkildə alır, daşınan hissələrin sabit montaj mövqeyini saxlayır və mexaniki titrəmə və əlaqə sapmasından qaçır.

2. Quyruq çuxurunun kilidlənməsi uyğun dizayn, standart split sancaqlar ilə mükəmməl uyğun gəlir. Çubuq sancağı və parçalanmış pin kombinasiyası uzunmüddətli mexaniki vibrasiya və zərbə yükü nəticəsində sancaq gövdəsinin düşmə riskini tamamilə həll edərək ikili təhlükəsizlik mühafizəsi təşkil edir.

3. Ultra hamar silindrik sancaq gövdəsi montaj sürtünməsini minimuma endirərək, menteşə birləşmələrinin və daşınan birləşdirici hissələrin çevik və sabit fırlanmasını təmin edir. Mükəmməl hərəkət yorğunluğuna davamlıdır, uzun müddətli tez-tez işləmədən sonra sıxışmaq və ya geyinmək asan deyil.

4. Yüksək struktur gücü və güclü kəsilmə müqaviməti. Möhkəm inteqral formalaşdırma prosesi sancaq gövdəsinə böyük yanal yük və gərginlik daşımağa imkan verir, mühəndislik maşınları və avtomobil avadanlıqlarının ağır yük daşıyan əlaqə ssenarilərinə uyğunlaşır.

5. Mexanik Qoşulma üçün Clevis Pin avtomobil şassi sistemlərində, kənd təsərrüfatı maşınlarında, hidravlik avadanlıqlarda, dəmir yolu qurğularında, avtomatlaşdırma avadanlıqlarında və müxtəlif mexaniki menteşəli daşınan əlaqə sahələrində geniş istifadə olunan müxtəlif material variantları ilə geniş tətbiq dairəsinə malikdir.

Clevis Pin For Mechanical Connection

Real Yerdə Tətbiq Ssenariləri

Bizim bərkidicilərimiz və xüsusi metal avadanlıqlarımız mürəkkəb iş şəraitinə tam uyğunlaşaraq qlobal universal sənaye ssenarilərində geniş istifadə olunur:

1. Sənaye mexaniki avadanlığının yığılması və sabit əlaqə

2. İnşaat mühəndisliyi və bina strukturunun bərkidilməsi

3. Liman, dəniz və dəniz mühəndisliyi qaldırma və gərginliyin fiksasiyası

4. Yeni enerji, avtomatlaşdırma avadanlığı və boru kəməri sisteminin quraşdırılması

5. Xarici yüksək korroziyalı, nəmli və yüksək yüklü sərt iş mühiti

6. Qlobal topdansatış pərakəndə və yerli avadanlıq bazarının paylanması

Qaynar Teqlər: Clevis Pin, Clevis Pin İstehsalçısı, Mexanik Bağlantı üçün Clevis Pin
