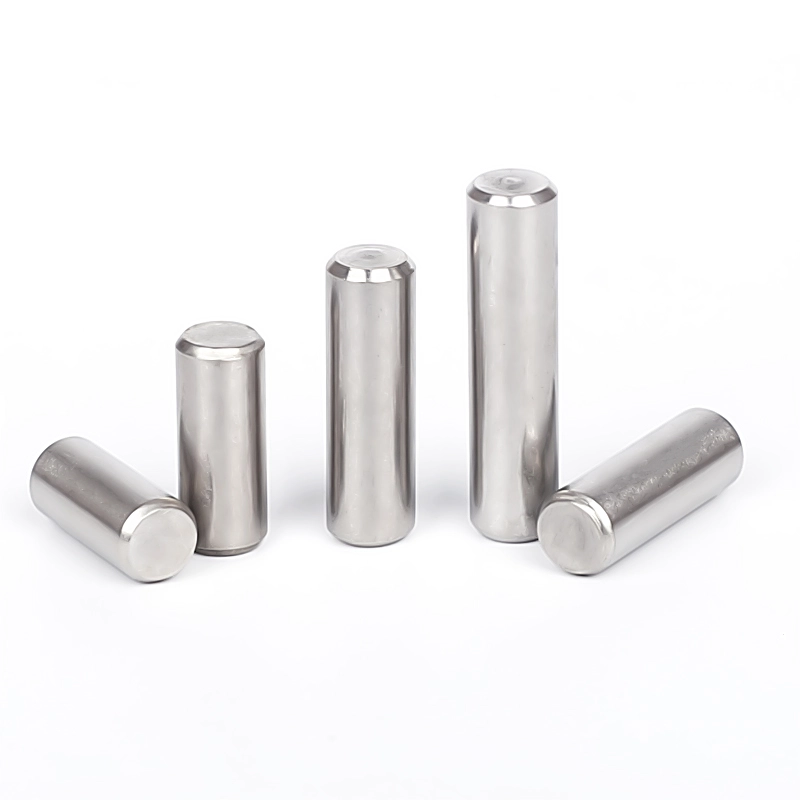

Dəqiq Yerləşdirmə üçün Paralel Sancaqlar

Dəqiq Yerləşdirmə üçün bu Paralel Sancaqlar Wanluo Fabriki tərəfindən istehsal edilmişdir. Düz sütun yerləşdirmə sancaqları kimi də tanınır, sənaye dəqiq montaj sistemlərində istifadə olunan xüsusi yüksək dəqiqlikli yerləşdirmə komponentidir. Onun əsas funksiyası adi boltlar və pərçimlərin bərkidilməsi və kilidləmə funksiyalarından fərqlənir. Əsasən avadanlıq komponentlərinin dəqiq uyğunlaşdırılması, sapmaya qarşı fiksasiya və koaksial kalibrləmə üçün xidmət edir.

Sorğu göndərin

Product Description

Mexanik montaj, qəliblərin birləşdirilməsi və avtomatlaşdırma avadanlığının yığılması zamanı baş verməyə meylli olan hizalanma sapmaları, komponentlərin yerdəyişməsi və koaksiallıq qeyri-dəqiqlikləri kimi problemlər üçün xüsusi optimallaşdırmalar edilmişdir. Wanluo fabriki, mikrometr səviyyəli dəqiq dözümlülük nəzarəti vasitəsilə müxtəlif dəqiqlikli qurğular, qəliblər, avtomobil komponentləri və avtomatlaşdırma avadanlığı üçün sıfır yerdəyişmə istinad mövqeyini təmin edən Dəqiq Yerləşdirmə üçün Paralel Sancaqlar işləyib hazırlayıb.

Material Üstünlüyü

Məhsul peşəkar söndürmə və temperləmə istilik müalicəsi texnologiyası ilə birlikdə inteqrasiya olunmuş bərk silindrik bir parça qəlibləmə prosesi ilə istehsal olunur. O, həm son dərəcə yüksək struktur sərtliyinə, həm də kəsilmə müqavimətinə nail olur, uzunmüddətli vibrasiyalara və avadanlığın yanal xarici qüvvəyə tab gətirə bilir və sabit montaj dəqiqliyini qoruyur. Yüksək səviyyəli dəqiqlikli mexaniki montaj üçün əsas əsas komponentdir.

Məhsul xüsusiyyətləri

1. Təmiz yerləşdirmə eksklüziv funksiyası, montaj arayışının dəqiq kalibrlənməsi

2. Mikrometr səviyyəsində tolerantlıq nəzarəti, son dərəcə yüksək ümumi dəqiqlik

3. Ümumi söndürmə və istiləşmə müalicəsi, balanslaşdırılmış və güclü mexaniki xüsusiyyətlər

4. Güclü yerdəyişmə qabiliyyəti, əla iş şəraitində sabitlik

5. Geniş universallıq, dəqiq montajın bütün ssenariləri üçün uyğundur

İstehsal texnologiyası

Paralel sancaqlar bir parça yüksək dəqiqlikli mərkəzsiz daşlama və ayrılmaz istilik müalicəsi prosesini qəbul edir. Bütün bədən vahid divar qalınlığı və ardıcıl xarici diametr tolerantlığı ilə düz silindrik bir quruluşdur və sancaqlar deşikləri ilə sıx sıfır təmizlənməni həyata keçirir. Hər iki ucu incə yivlidir və buruqlar olmadan hamar şəkildə cilalanmışdır, bu da iş parçasının deşiklərini cızmaqdan qaçaraq tez daxil etməyi və montajı asanlaşdırır. Məhsul yüksək nüvə möhkəmliyi və ultra yüksək səth sərtliyi ilə ümumi vakuum söndürmə və aşağı temperaturda temperləşdirmə müalicəsindən keçir, uzunmüddətli qarşılıqlı montaj və mexaniki əməliyyat zamanı əyilmə, deformasiya və aşınmanın qarşısını effektiv şəkildə alır. Yüksək dəqiqlikli ölçülü kalibrləmə standart sancaqların mükəmməl dəyişdirilməsini təmin edir. Yüksək keyfiyyətli karbon poladdan, ərinti poladdan və paslanmayan polad materiallardan hazırlanmış, bütün məhsullar beynəlxalq sənaye standartlarına uyğundur, sabit mexaniki performans və uzun xidmət müddəti ilə yüksək dəqiqlikli sənaye uyğunluğu ssenariləri üçün uyğundur.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	Paralel sancaqlar, düz silindrik sancaqlar, dübel sancaqları, dəqiq yerləşdirmə sancaqları
İcra standartı	DIN6325, ISO2338, GB119, JIS Standardı, Xüsusi Qeyri-standart Dəqiq Ölçülər
Mövcud Material	45# Karbon Polad, 40Cr Alaşımlı Polad, 304/316 Paslanmayan Polad, SKD Polad
Ölçü Aralığı	Diametr 1.5mm-50mm, Uzunluq 5mm-300mm, m6/h8/h7 tolerantlıq dərəcələri isteğe bağlıdır
Struktur növü	Möhkəm düz silindr, ikitərəfli pah, yüksək düzlükdə dəqiq yerləşdirmə quruluşu
Emal texnologiyası	Mərkəzsiz dəqiq daşlama, inteqral söndürmə və temperləmə, səthi bərkitmə, güzgü cilalama

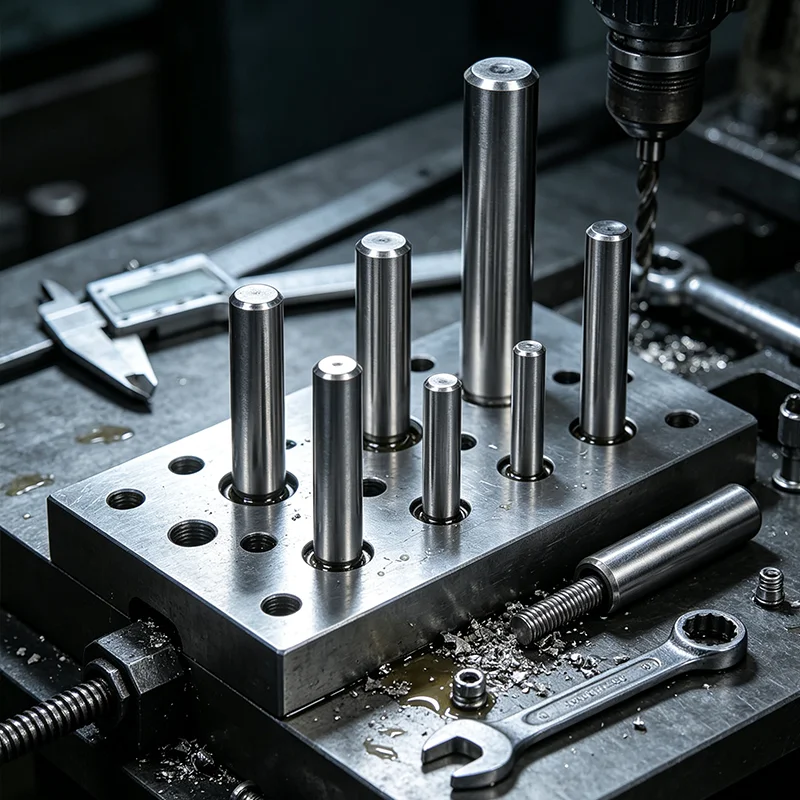

Tətbiq olunan Ssenarilər	Kalıbın yığılması, mexaniki yerləşdirmə, avadanlıqların bərkidilməsi, avtomobil hissələri, avtomatlaşdırmanın dəqiq yığılması
Səthi müalicə	Qara oksidin bərkidilməsi, paslanmaya qarşı yağ müalicəsi, təbii paslanmayan polad cilalanması
Mexaniki xüsusiyyətlər	Yüksək sərtlik, ultra aşınma müqaviməti, güclü kəsilmə müqaviməti, sıfır deformasiya, yüksək yerləşdirmə dəqiqliyi
Qablaşdırma üsulu	Anti-pas daxili qutu + ixrac karton, dəqiq hissələr üçün nəmə davamlı və zərbəyə davamlı qablaşdırma
Təchizat xidməti	Spot standart ölçü təchizatı, yüksək dəqiqlikli qeyri-standart fərdiləşdirmə, bir-stop bağlayıcı uyğunluğu

Parallel Pins For Precision Positioning

Nominal diametri d			Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	maks	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	maks	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
1000 polad məmulatın çəkisi≈kq			-	-	-	-	-	-	-	-	-	-

Nominal diametri d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	maks	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	maks	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
1000 polad məmulatın çəkisi≈kq			-	-	-	-	-	-	-	-	-	-

Əsas Üstünlüklər və Sənaye Tətbiqləri

1. Əla düzlük və yuvarlaqlıq ilə mikron səviyyəli dəqiq dözümlülük nəzarəti, ultra yüksək dəqiqlikli sıfır təmizlik yığımına nail olmaq. Dəqiq Yerləşdirmə üçün Paralel Sancaqlar komponentlərin silkələnməsini, mövqedən yayınma və koaksiallıq xətalarını effektiv şəkildə aradan qaldırır, mexaniki montaj dəqiqliyini xeyli artırır.

2. İnteqral istilik müalicəsi və səthi bərkitmə prosesi sancaq gövdəsinə ultra yüksək sərtlik və aşınma müqaviməti bəxş edir. Uzunmüddətli sabit yerləşdirmə dəqiqliyini təmin edərək, əyilmə, deformasiya və ya aşınma olmadan uzunmüddətli tez-tez sökülmə, vibrasiya və yanal kəsmə qüvvəsinə tab gətirə bilər.

3. Cüt uclu hamar pah dizaynı montaj zamanı çuxurların zədələnməsinin və sıxıcı durğunluğun qarşısını alaraq, sürətli və əməyə qənaət edən daxiletmə və quraşdırmaya imkan verir. Hamar səth montaj sürtünməsini effektiv şəkildə azaldır və istehsal və emal səmərəliliyini artırır.

4. Mükəmməl struktur sabitliyi və bir-birini əvəz etmək qabiliyyəti. Standart paralel sancaqlar beynəlxalq standart pin dəliklərinə tam uyğundur, universal dəyişdirmə və partiyanın yığılmasını dəstəkləyir, avadanlığa texniki qulluq və hissələrin dəyişdirilməsi xərclərini azaldır.

5. Kalıp istehsalında, avtomatlaşdırılmış maşınqayırmada, avtomobil sənayesində, aerokosmik avadanlıqlarda, elektrik dəqiqlikli alətlərdə və yüksək dəqiqlikli mexaniki montaj sahələrində geniş istifadə olunan çoxsaylı material və dəqiq dərəcəli seçimlər.

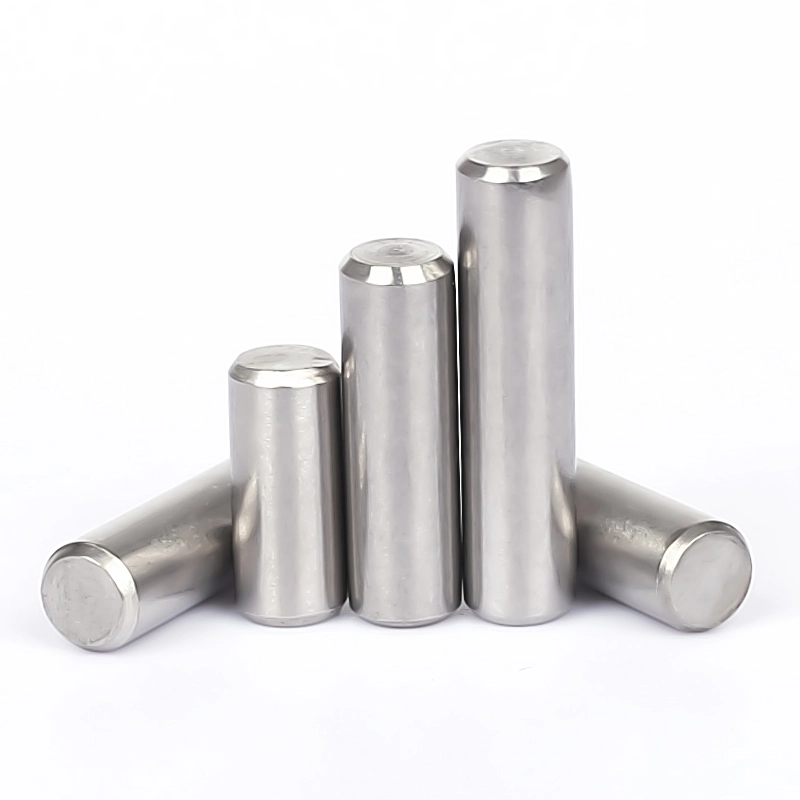

Parallel Pins For Precision Positioning
