GB819 Göbələk Çarpaz Daxma Maşın Vidası

Wanluo təchizatçısının Çin GB819 Haçlı Çapraz Gömülü Maşın Vidası, düz gizli dəqiq montaj ssenariləri üzrə ixtisaslaşmış milli standart spesifikasiyalara uyğun olaraq ciddi şəkildə istehsal olunur. GB818 çıxıntılı qab başlı maşın vintlərindən fərqli olaraq, bu model sıfır çıxıntılı ultra-düz səthə nail olmaq üçün bərkidildikdən sonra iş parçasına tamamilə daxil edilə bilən standart 90 dərəcə konik başlı baş quruluşunu qəbul edir.

Sorğu göndərin

Product Description

Standart tam yivli metrik maşın vinti kimi, Wanluo tərəfindən GB819 Göbələk Çapraz Göndərilmiş Maşın Vidası montaj üçün əvvəlcədən kəsilmiş yivli dəliklərin uyğunlaşdırılmasını tələb edir, yüksək dəqiqlikli sap uyğunluğu, boş yerləşdirmə və sabit kilidləmə xüsusiyyətlərinə malikdir. Dəqiq montajda çıxıntılı vida müdaxiləsi, düz olmayan iş parçası səthi və bloklanmış hərəkət hissələri problemlərini mükəmməl həll edir və yüksək yastı avadanlıqlarda, dəqiq qəliblərdə və sadələşdirilmiş məhsul yığımında geniş istifadə olunur.

Məhsul Quraşdırma Xüsusiyyətləri və Kütləvi İstehsal sənətkarlığı

GB819 çarpaz başlı maşın vintləri inteqrasiya olunmuş soyuq döymə formalaşdırma və yüksək dəqiqlikli ikincil iplik yayma prosesini qəbul edir. Sənaye standartı 90° daralmış baş, qüsursuz yuyulma quraşdırılmasını həyata keçirmək üçün universal iş parçasının əks dəliklərinə mükəmməl uyğun gələn dəqiq bucaq tolerantlığına malikdir. Dərinləşdirilmiş standart çarpaz girinti əl və elektrik tornavidaları ilə sıx şəkildə uyğunlaşır, yüksək sürətli partiyanın yığılması və təkrar sökülməsi zamanı alətin sürüşməsi və yiv zədələnməsinin qarşısını effektiv şəkildə alır. Tam və vahid metrik sap dəqiq ölçülü tolerantlığa, hamar vidalanmaya və tıxanmadan və ya sürüşmədən möhkəm bərkidiciliyə malikdir. Yüksək keyfiyyətli paslanmayan poladdan və sinklənmiş karbon polad materiallardan hazırlanmış vint gövdəsi vahid sərtliyə, əla dartılma müqavimətinə, yorğunluğa və korroziyaya qarşı performansa malikdir, müxtəlif yüngül və orta yüklü iş mühitlərində uzunmüddətli sabit bərkitmə dəqiqliyini qoruyur.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	GB819 Göbələk Çarpaz Daxma Maşın Vidası, Düz Başlı Metrik Maşın Bolt
İcra standartı	GB819, ISO Standardı, Çarpaz Referans DIN/ANSI Standartı
Mövcud Material	304, 316, 316L Paslanmayan Polad, Karbon Polad Sink örtüklü
Ölçü Aralığı	M1.6-M12 tam standart metrik ölçülər, xüsusi qeyri-standart uzunluq mövcuddur
Baş növü	90° standart konik göbələk başlıq, tam yuyulmuş gizli quraşdırma
Sürücü növü	Universal əl və elektrik alətləri ilə uyğun gələn standart çarpaz girinti
Mövzu Xüsusiyyəti	Dəqiq tam metrik ip, vahid diş meydançası, yüksək uyğunluq dəqiqliyi
Səthi müalicə	Turşulama və passivasiya, çapıqsız hamar səth, pas və korroziyaya qarşı
Mexaniki xüsusiyyətlər	Yüksək gərginlik gücü, sabit bağlama qüvvəsi, yorğunluğa qarşı, təkrar istifadə edilə bilən bərkitmə
Qablaşdırma üsulu	Nəmə davamlı daxili qablaşdırma + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

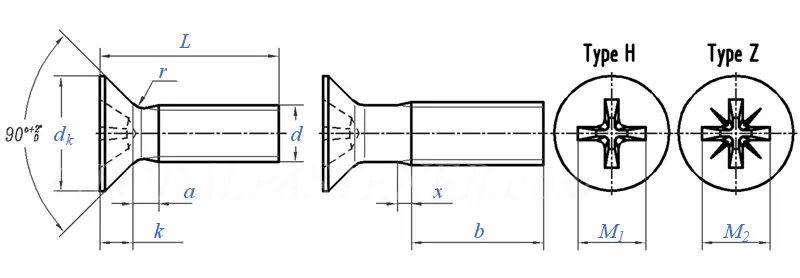

Gb819 Countersunk Cross Recessed Machine Screw

Vida ipi d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pitch		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	maks		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teor.	maks	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Faktiki	maksimum = nominal ölçü	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Faktiki	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	maksimum = nominal ölçü		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	maks		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	maks		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Soket No.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Nüfuz dərinliyi	H növü	maks	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	H növü	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Z növü	maks	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Z növü	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Əsas Funksional Faydalar və Sistem Mühəndisliyi Tətbiqi

1. Tam çəngəlli quraşdırma dizaynı səth çıxıntılarını tamamilə aradan qaldırır, sürtünmə, toqquşma və mexaniki sürüşmə hissələrinin tıxanmasının qarşısını effektiv şəkildə aradan qaldırır, yığılmış iş parçalarının hamar işləməsini və yüksək düzlüyünü təmin edir.

2. Standart 90° daralmış başlıq universal çuxur dəliklərinə mükəmməl uyğun gəlir, qüsursuz montajı həyata keçirir, avadanlıq səthlərinin düzlüyünü və ümumi estetikasını əhəmiyyətli dərəcədə yaxşılaşdırır, yüksək dəqiqlikli görünüş montajı üçün uyğundur.

3. Dəqiq yuvarlanmış tam metrik sap yüksək dözümlülük dəqiqliyinə malikdir, standart qoz-fındıqlara, yuyuculara və yivli deliklərə mükəmməl uyğun gəlir, hamar vidalama və ip sürüşməsi olmadan uzunmüddətli təkrar sökülmə və texniki xidmətə dəstək verir.

4. Optimallaşdırılmış çarpaz girinti strukturu alətin bərkidilməsinin möhkəmliyini artırır, yüksək torklu kilidləmə və partiyanın yığılması zamanı sürüşmə və yivin zədələnməsinin qarşısını effektiv şəkildə alır, istehsal səmərəliliyini və montaj məhsuldarlığını artırır.

5. Çoxlu material variantları müxtəlif iş mühitlərinə uyğunlaşır. Paslanmayan polad versiyalar oksidləşməyə və korroziyaya davamlıdır, sinklənmiş karbon polad isə satınalma xərclərini azaldır, daxili işıq montajını və açıq havada yüngül korroziyaya məruz qalan səhnə tələblərini ödəyir.

Gb819 Countersunk Cross Recessed Machine Screw

Tez-tez verilən suallar

S1: GB819 və GB818 maşın vintləri arasındakı fərq nədir?

A1: GB818 adi açıq quraşdırma üçün çıxıntılı tava başlığıdır, GB819 isə tam yuyulmuş gizli quraşdırma üçün çəngəlli düz başdır. Onların iplik xüsusiyyətləri ardıcıldır, yalnız baş quruluşu fərqlidir. GB819 xüsusi olaraq sıfır çıxıntı və ultra düz səth tələb edən ssenarilər üçün istifadə olunur.

S2: GB819 quraşdırma üçün əvvəlcədən vurulmuş deşiklərə ehtiyac duyurmu?

A2: Bəli. Standart bir maşın vinti olaraq, bərkitmə üçün əvvəlcədən tıqqıltılı yivli deliklər və ya dəstəkləyici qozlarla uyğunlaşdırılmalıdır. Yüksək dəqiqlikli montaj dözümlülüyünü təmin edərək, özünü vuran vintlər kimi birbaşa özünü vurmaq mümkün deyil.

3-cü sual: Gömrük başlığı bərkitmə gücünə təsir edəcəkmi?

A3: Xeyr. Vida gövdəsinin sapı və nüvəsinin diametri standart sənaye dizaynını qəbul edir, adi maşın vintlərinin davamlı dartılma gücü və kilidləmə sabitliyi ilə. Havşa başlığı yalnız quraşdırma formasını bərkitmə performansını azaltmadan dəyişir.

S4: GB819 vintləri hansı ssenarilərə uyğundur?

A4: Dəqiq alətlərdə, avtomatlaşdırma avadanlığının sürüşmə hissələrində, qəlib aksesuarlarında, elektron avadanlıqların korpuslarında, mebel düz montajında və düz səth tələb edən və struktur müdaxiləsi olmayan bütün ssenarilərdə geniş istifadə olunur.

S5: GB819 vintlərinin xüsusi xüsusiyyətlərini fərdiləşdirə bilərsinizmi?

A5: Bəli. Biz xüsusi dəqiq montaj və mühəndislik fərdiləşdirmə ehtiyaclarını ödəmək üçün qeyri-standart vint uzunluğunun, xüsusi ip addımının və fərdiləşdirilmiş səth işlənməsinin fərdiləşdirilməsini dəstəkləyirik.

Qaynar Teqlər: GB819 Havşalı Vida İstehsalçısı, Çapraz Yıxılmış Maşın Vida Təchizatçısı, Havşalı Maşın Vidasının Topdan satışı
