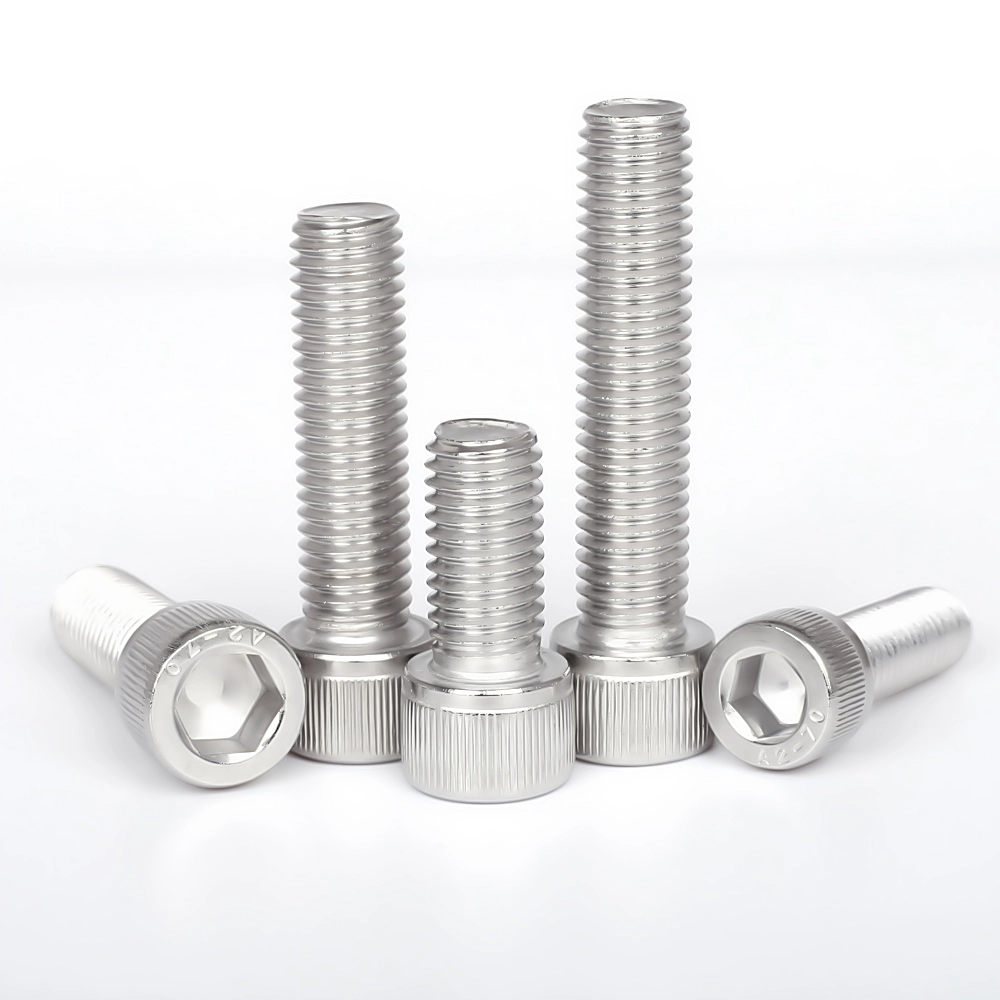

Altıbucaqlı rozetka qapaqlı vint DIN 912 Allen Bolt

Alman dəqiq sənaye standartlarına uyğun olaraq Wanluo təchizatçıları tərəfindən istehsal olunan bu altıbucaqlı rozetka qapaqlı vint DIN 912 Allen Bolt yüksək səviyyəli bərkitmə komponentidir. Əsasən dəqiq mexaniki montaj, gizli kilidləmə və yüksək dəqiqlikli avadanlıqların yığılması ssenariləri üçün nəzərdə tutulmuşdur. İstismar üçün xarici açarlara əsaslanan xarici altıbucaqlı boltların ənənəvi açıq quraşdırılmasından fərqli olaraq, bu vida daxili altıbucaqlı çuxur + silindrik başlı daxili quruluşu qəbul edir və bu, gizli və düz montaja nail olmaq üçün iş parçasının deşiyinə tam yerləşdirilə bilər. O, ənənəvi bağlayıcıların çıxıntılı müdaxiləsi, məhdud yer üzündən dar məkanlarda işləyə bilməməsi və qeyri-müntəzəm montaj səthləri kimi sənayenin ağrı nöqtələrini effektiv şəkildə həll edir.

Sorğu göndərin

Product Description

Wanluo Fabriki bu altıbucaqlı rozetkalı qapaqlı vida DIN 912 Allen Boltunu hazırlayarkən o, inteqrasiya olunmuş soyuq döymə və dəqiq ip yuvarlama proseslərinə etibar edirdi. The overall structure has high precision and strong locking stability. Yüksək keyfiyyətli paslanmayan polad ilə birləşərək, vibrasiya və mürəkkəb iş şəraitində uzun müddət dəqiq kilidləmə vəziyyətini saxlaya bilir. It is the core supporting screw for high-end assembly of automated equipment, precision molds, and instruments and devices.

Məhsul xüsusiyyətləri

1. Quraşdırılmış quraşdırma strukturu, montaj müdaxiləsi yoxdur

Bizim Hex Socket Cap Vida DIN 912 Allen Bolt silindrik başlı daxili dizaynı qəbul edir. Kilidləndikdən sonra ətrafdakı aksesuarların hərəkətinə və ya avadanlığın yığılması və quraşdırılmasına mane olmayacaq heç bir komponent üzə çıxmır. O, düz səthlər, möhürlənmiş montaj və sürüşmə uyğunluğu tələb edən dəqiq strukturlara mükəmməl uyğun gəlir və avadanlığın ümumi montaj bütövlüyünü əhəmiyyətli dərəcədə yaxşılaşdırır.

2. Daxili altıbucaqlı sürücü dizaynı, dar məkanlarda güclü uyğunlaşma

O, quraşdırılmış standart altıbucaqlı sürücü çuxuruna malikdir və xarici açarın fırlanma yerini tərk etmədən daxili altıbucaqlı açarla tamamlana bilər. Xüsusilə kompakt strukturlarda, sıx quraşdırma nöqtələrində və dar boşluqlarda tikinti problemlərini həll edir. Onun montaj uyğunluğu adi xarici altıbucaqlı boltlar ilə müqayisədə xeyli üstündür.

3. Dəqiq qəlibləmə prosesi, sürüşmədən dəqiq nişanlanma

O, yüksək dəqiqlikli iplik yayma müalicəsi ilə birləşən bir hissədən ibarət soyuq döymə prosesi vasitəsilə formalaşır. Diş forması tam və vahiddir, ciddi dözümlülük standartlarına malikdir. Daxili çuxur yüksək konsentrikliyə və hamar daxili divara malikdir. Sökülmə prosesi sıx şəkildə quraşdırılmışdır və yüksək torklu kilidləmə çatlamağa, sürüşməyə və ya ipin qırılmasına meylli deyil. O, təkrar sazlamanın sökülməsini dəstəkləyir və dəqiqlik uzun müddət ərzində azalmır.

4. Stabil material performansı, davamlı və korroziyaya davamlıdır

O, yüksək təmizlikdə paslanmayan poladdan hazırlanmış xammalı seçir, məhsula əla dartılma gücü və yorğunluq müqaviməti verir. Tez-tez vibrasiyaya və avadanlığın mexaniki pistonlu iş şəraitinə tab gətirə bilir, həmçinin əla pas və korroziyaya davamlıdır. Mürəkkəb mühitlərdə nəm və yüngül korroziyadan qorxmur. Davamlılıq əhəmiyyətli dərəcədə artır.

5. Baza səthinin uyğun dizaynı, vahid kilidləmə qüvvəsi

Vidanın dibi düz, başı isə hamar şəkildə yuvarlaqlaşdırılıb. O, iş parçasının kor çuxuru ilə olduqca yüksək uyğunluğa malikdir və kilidləmə qüvvəsi qeyri-bərabər yükləmə olmadan vahiddir. Hər bir montaj nöqtəsində kilidləmə gücünün ardıcıllığını təmin edərək, yerli sıxılma deformasiyasına, yanlış kilidləmə və ya boşalma problemlərinə səbəb olmayacaqdır.

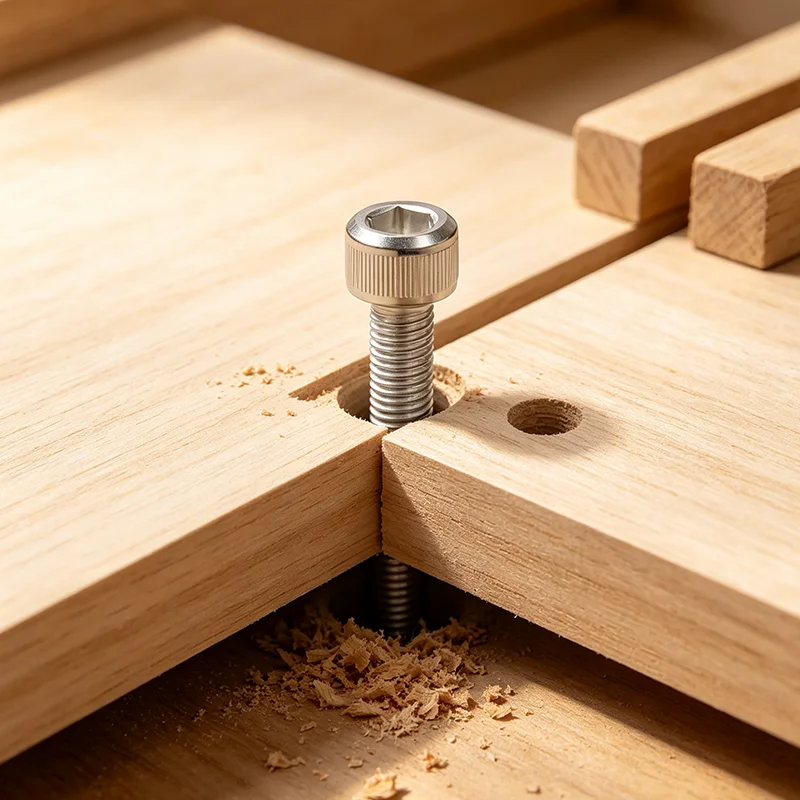

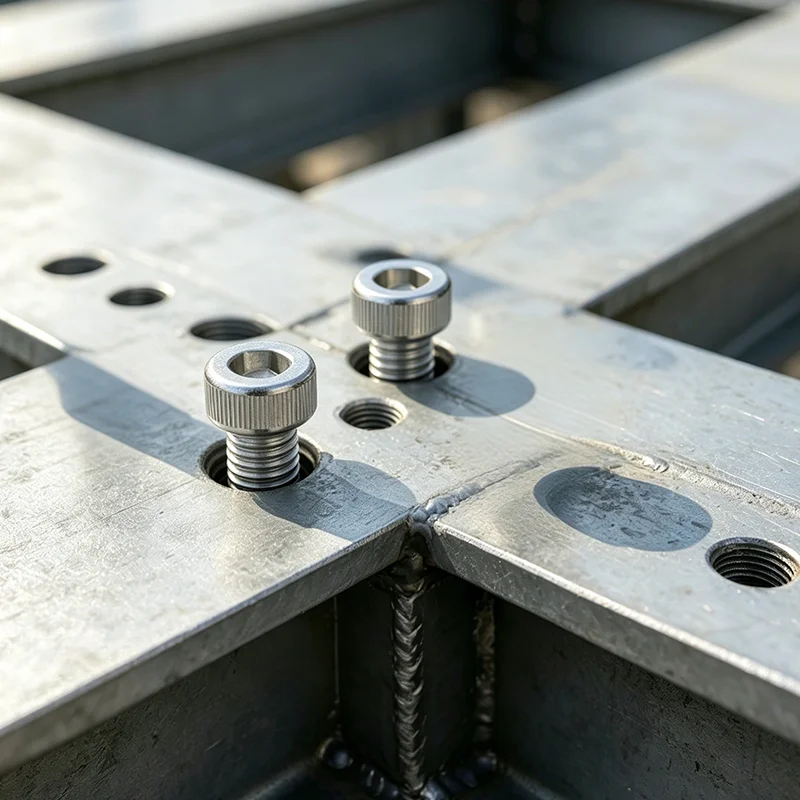

Tətbiq ssenarisi

1. Dəqiq qəlib alətləri yığımı

2. Avtomatlaşdırılmış mexaniki avadanlıqların yığılması

3. Dəqiq alətlər və elektrik avadanlıqları

4. Yüksək səviyyəli mexaniki strukturun dəyişdirilməsi və saxlanması

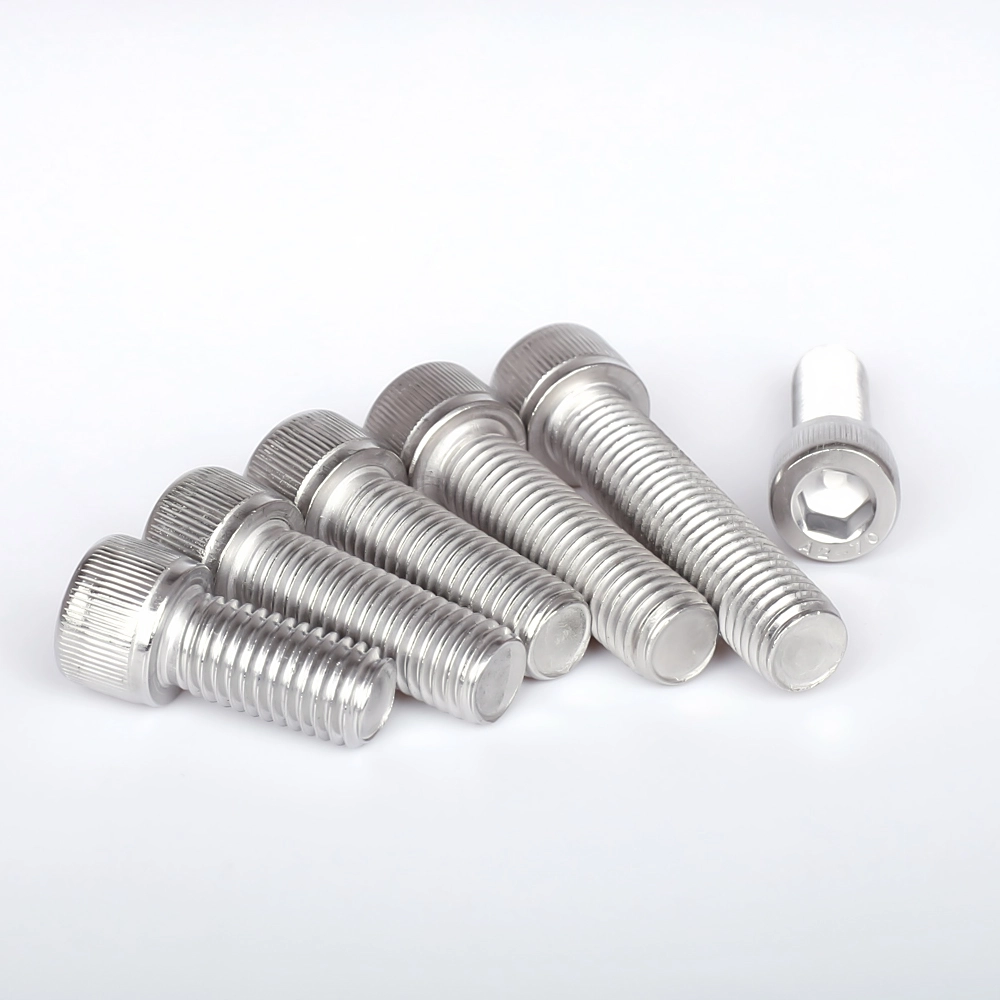

Hex Socket Cap Screw Din 912 Allen Bolt

Struktur Üstünlükləri və Proses Performansı

DIN 912 allen boltlar, tam və vahid ip profili və dəqiq dözümlülük nəzarəti ilə bir parça soyuq döymə formalaşdırma və dəqiq ip yayma prosesini qəbul edir. Standart daxili altıbucaqlı yiv hamar daxili divar və yüksək konsentriklik ilə dərindən işlənir, montaj zamanı sürüşmədən və dişləri qırmadan allen açarları ilə sıx uyğunluğu təmin edir. Dairəvi baş dibi və yastı dayaq səthi iş parçasının havşa çuxuruna sıx şəkildə yapışdırıla bilər və çıxıntılar olmadan gizli quraşdırmanı həyata keçirir. Yüksək təmizlikli paslanmayan poladdan hazırlanan xammallar vintlərə əla dartılma müqaviməti, yorğunluq müqaviməti və korroziyaya davamlılıq verir, tez-tez vibrasiya və sərt iş mühitlərində uzunmüddətli sabit bərkitmə dəqiqliyini saxlayır və avadanlıqların yığılmasının bütövlüyünü və estetikasını effektiv şəkildə yaxşılaşdırır.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	Paslanmayan polad altıbucaqlı yuva qapağı vinti, DIN 912 Allen Bolt
İcra standartı	DIN 912, ISO 4762, GB Standart, Xüsusi Qeyri-standart Uzunluq və Ölçü
Mövcud Material	304, 316, 316L Paslanmayan Polad; 2205/2507 Dupleks Polad Özelleştirilebilir
Ölçü Aralığı	M2-M48 tam metrik spesifikasiyalar, xüsusi ultra qısa/ultra uzun vida gövdəsi
Sürücü növü	Həssas daxili altıbucaqlı rozetka sürücüsü, standart allen açarı uyğunluğu
Səthi müalicə	Turşulama və passivasiya, çapıqsız sap, korroziyaya qarşı hamar səth
Mexaniki xüsusiyyətlər	Yüksək gərginlik gücü, güclü kilidləmə sabitliyi, yorğunluq və boşalma əleyhinə
Qablaşdırma üsulu	Nəmə davamlı müstəqil qablaşdırma + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

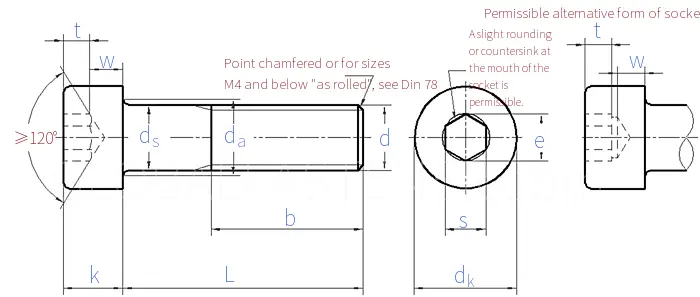

Hex Socket Cap Screw Din 912 Allen Bolt

Mövzunun ölçüsü d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Pitch	Kobud iplik	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		İncə iplik aralığı-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		İncə iplik aralığı-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	düz baş	maks	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	əyilmiş başlar	maks	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	maks		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	maks		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	maks		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominal Ölçü		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	maks		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Mövzunun ölçüsü d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pitch	Kobud iplik	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		İncə iplik aralığı-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		İncə iplik aralığı-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	düz baş	maks	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	əyilmiş başlar	maks	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	maks		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	maks		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	maks		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominal Ölçü		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	maks		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
