Paslanmayan Polad DIN 472 Daxili Circlip / Delik Saxlayan Üzük

Wanluo-nun Çin yüksək keyfiyyətli Paslanmayan Polad DIN 472 Daxili Circlip / Delik Saxlayan Üzüyü ciddi şəkildə Alman DIN sənaye standartlarına uyğun olaraq istehsal olunur və çuxurların yerləşdirilməsi üçün peşəkar elastik saxlayan bağlayıcılar kimi xidmət edir.

Sorğu göndərin

Product Description

Xarici mil sıxışdırmaq üçün DIN 471 şaftın xarici tıxaclarından fərqli olaraq, Wanluo fabrikinin Paslanmayan Polad DIN 472 Daxili Circlip / Delik Saxlayan Üzük daxili deşik yivlərini sıxmaq və məhdudlaşdırmaq üçün xüsusi olaraq hazırlanmış içəriyə açılan elastik quruluşa malikdir. Etibarlı elastik genişlənmə və sıxma performansı ilə, sancaqlar, rulmanlar, daxili vallar və quraşdırılmış komponentləri düzəltmək üçün dəqiq deşik yivlərinin içərisinə yerləşdirilir, daxili hissələrin işləmə vibrasiyası və yük təsiri altında düşməsinin və eksenel yerdəyişmənin qarşısını effektiv şəkildə alır. Yığcam quruluşa, yüksək sıxma dəqiqliyinə və asan montaja malik olan bu, quraşdırılmış mexaniki montaj və dəqiq deşik mövqeyi limiti üçün əsas standart bağlayıcıdır.

Məhsulun Tikinti Dizaynı və Sənaye İstehsal Prosesi

DIN 472 daxili deşik klipləri inteqrasiya olunmuş dəqiq ştamplama, ümumi söndürmə və istiləşmə istilik müalicəsi və incə kənarların kəsilməsi ilə işlənmiş yüksək təmizlikli yay poladı və yüksək keyfiyyətli paslanmayan polad materialları qəbul edir. Unikal içəriyə açılan struktur və simmetrik montaj delikləri sürətli genişləndirmə quraşdırma və sökmə üçün peşəkar çəngəl kəlbətinlərə mükəmməl uyğun gəlir. Xarici dairənin radyanı və sıxma diametri tam təmasda olmaq və standart daxili deşik yivləri ilə sıx uyğunlaşma əldə etmək üçün dəqiq olaraq kalibrlənmişdir, boş sıxılma, ofset və ya düşmədən qaçınır. Halqa gövdəsinin ümumi qalınlığı əla elastik möhkəmlik və yorğunluq müqaviməti ilə vahiddir, davamlı deformasiya və ya elastik nasazlıq olmadan təkrarlanan genişlənmə və uzunmüddətli dövri əməliyyatdan sonra sabit sıxma performansını qoruyur. Çapaqsız hamar səth delik divarının daxili diametrini və dəqiq quraşdırılmış hissələri sıfırdan və aşınmadan effektiv şəkildə qoruyur, yüksək dəqiqlikli mexaniki montaj standartlarına cavab verir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	DIN 472 Daxili Circlip, Delik Saxlama Halqası, Daxili Snap Halqası
İcra standartı	DIN 472, ISO Standardı, GB Standardı, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	304, 316L Paslanmayan Polad, Yüksək Keyfiyyətli Yaylı Polad, Sinklənmiş Karbon Polad
Ölçü Aralığı	Çuxur diametri φ8mm-φ100mm tam standart ölçülər, xüsusi xüsusi diyafram və qalınlıq
Struktur növü	Daxili içəri açılan elastik halqa, ikiqat montaj delikləri, daxili deşik yiv sıxma növü
Emal texnologiyası	Dəqiq ştamplama, istilik müalicəsi ilə sərtləşdirmə, kənarların çapıqlarının təmizlənməsi, elastik kalibrləmə
Tətbiq olunan obyekt	Mexanik daxili deşiklər, rulman dəlikləri, silindr dəlikləri və dəqiq quraşdırılmış yiv mövqeləri
Səthi müalicə	Turşulama və passivləşdirmə / Sink örtüklü / Qara oksid, pas və korroziya əleyhinə
Mexaniki xüsusiyyətlər	Sabit elastik sıxma qüvvəsi, yorğunluğa qarşı, boşalmaya qarşı, davamlı limit performansı
Qablaşdırma üsulu	Nəmə davamlı daxili çanta + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

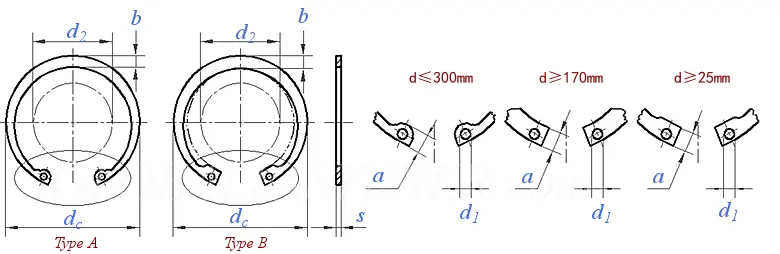

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nominal diametri d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	maks	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominal Ölçü	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	maks	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	maks	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
1000 vahid ≈ kq		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nominal diametri d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominal Ölçü	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	maks	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	maks	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
1000 vahid ≈ kq		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nominal diametri d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	maks	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominal Ölçü	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	maks	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	maks	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
1000 vahid ≈ kq		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nominal diametri d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	maks	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominal Ölçü	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	maks	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	maks	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
1000 vahid ≈ kq		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Məhsulun Üstünlüyünün Xüsusiyyətləri və Sənayelərarası Tətbiq Ssenariləri

1. Professional daxili deşik sıxma strukturu standart deşik yivlərinin ölçülərinə mükəmməl uyğun gəlir, vahid çevrəvi elastik sıxma qüvvəsini təmin edir, daxili komponentlərin ayrılmasının qarşısını almaq üçün daxili podşipniklərin, şaftların və sancaq hissələrinin eksenel hərəkətini effektiv şəkildə məhdudlaşdırır.

2. Ciddi inteqral istilik müalicəsi prosesi elastik sabitliyi və mexaniki möhkəmliyi artırır, uzunmüddətli vibrasiya və təkrar montajdan sonra elastik yorğunluq, rahatlama və ya qırılma təmin edilmir, uzunmüddətli dəqiq limit dəqiqliyini qoruyur.

3. Simmetrik iki dəlikli dizayn, xüsusi çəngəl kəlbətinlərlə sürətli genişləndirmə quraşdırma və sökülməni dəstəkləyir, istehsalın yığılmasının səmərəliliyini və daha sonra avadanlığa texniki xidmətin rahatlığını əhəmiyyətli dərəcədə yaxşılaşdırır, geniş miqyaslı sənaye partiyası istehsalı üçün uyğundur.

4. Ultra hamar burulmayan örtük daxili çuxur divarını və dəqiq uyğun gələn hissələri aşınma və cızıqlardan qoruyur, montajın zədələnməsindən və avadanlığın titrəməsinin qarşısını alır, dəqiq mexaniki strukturların sabit işləməsini təmin edir.

5. Diversifikasiya olunmuş material və səth müalicəsi həlləri hidravlik pnevmatik komponentlərdə, avtomobilin dəqiq hissələri, məişət texnikası, avtomatlaşdırma avadanlığı və maşınqayırma çuxur mövqeyinin məhdudlaşdırılması strukturlarında geniş istifadə olunan çoxsaylı iş ssenarilərinə uyğunlaşır.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Tez-tez verilən suallar

S1: DIN 472 circlipinin əsas məqsədi nədir?

A1: DIN 472 əvvəlcədən açılmış deşiklərin içərisinə quraşdırılmış və deşik yivlərinə daxil edilmiş daxili deşik çənbəridir. Daxili komponentlərin eksenel düşməsinin və yerdəyişməsinin qarşısını almaq üçün quraşdırılmış podşipnikləri, valları və silindrik hissələri bərkitmək və məhdudlaşdırmaq üçün istifadə olunur.

S2: DIN 472 və DIN 471 arasındakı əsas fərqlər?

A2: DIN 471 xaricə açılan şaftın xarici sıxışdırılması üçün xarici çəngəldir; DIN 472, içəriyə açılan dəliyin daxili sıxışdırılması üçün daxili sirkədir. Bu ikisi əks struktur gərginlik istiqamətlərinə malikdir və tamamilə bir-birini əvəz edə bilməz, şaft və çuxur həddi bağlayıcıların tam dəstini təşkil edir.

3-cü sual: Quraşdırma zamanı DIN 472 dövrəni deformasiya etmək asandır?

A3: Xeyr. Məhsullarımız güclü möhkəmlik və sərtlik ilə peşəkar yay polad sərtləşdirmə müalicəsini qəbul edir. Standart alətin genişləndirilməsinin quraşdırılması daimi deformasiyaya səbəb olmayacaq və sıx sıxışdırma üçün dövrə tez bir zamanda standart ölçüyə qayıda bilər.

4-cü sual: DIN 472 üçün hansı ssenarilər uyğundur?

A4: Hidravlik klapan dəlikləri, motor daşıyıcı dəlikləri, avadanlıq yığma dəlikləri, silindr hissələri, dəqiq alət dəlikləri və avtomatlaşdırılmış mexaniki daxili boşluq bərkitmə strukturları kimi bütün quraşdırılmış çuxur məhdudiyyəti ssenarilərinə geniş şəkildə tətbiq olunur.

S5: Xüsusi qeyri-standart deşik çəngəlləri təmin edilə bilərmi?

A5: Bəli. Biz xüsusi mexaniki çuxur mövqelərinin fərdi limit tələblərinə cavab vermək üçün xüsusi daxili və xarici diametri, qalınlığı, yiv uyğun ölçüsü və yüksək korroziyaya qarşı səth müalicəsini fərdiləşdirməyi dəstəkləyirik.
