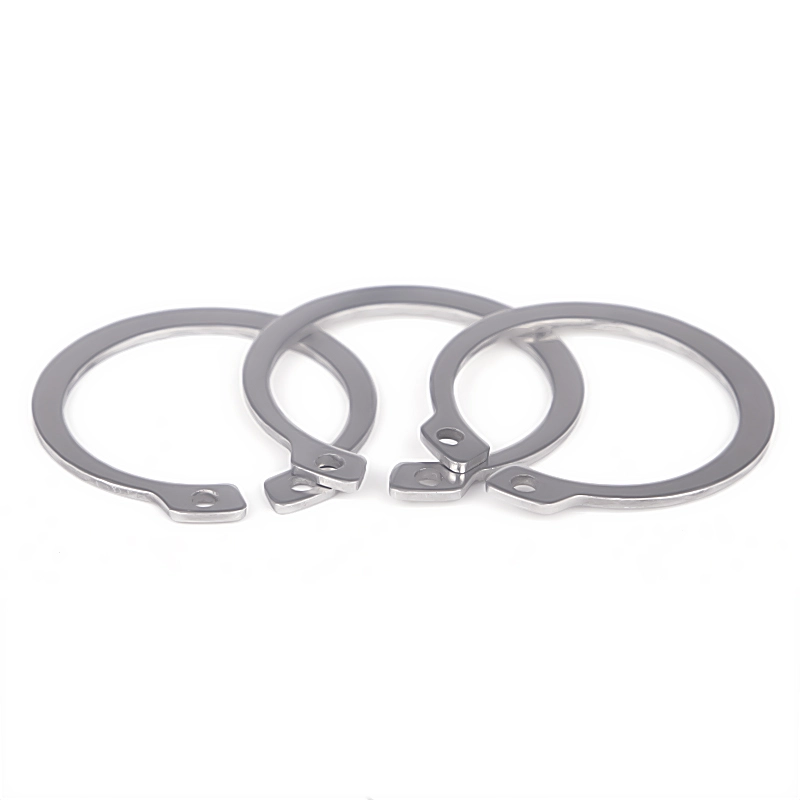

Paslanmayan Polad DIN 471 Xarici Circlip

Wanluo fabrikinin yüksək keyfiyyətli Paslanmayan Polad DIN 471 Xarici Circlip ciddi şəkildə Alman DIN sənaye standartlarına uyğun olaraq, şaftın bərkidilməsi üçün xüsusi olaraq hazırlanmış həssas elastik tutucu bərkidicilərə aid edilir.

Sorğu göndərin

Product Description

Təzyiq daşıyan və boşalmanın qarşısını almaq üçün istifadə edilən yuyuculardan fərqli olaraq, Paslanmayan Polad DIN 471 Xarici Circlip açıq elastik halqa quruluşuna malikdir, yalnız fırlanan və sabit valların xarici dairəvi yivinə tətbiq olunur. Dəqiq elastik büzülmə və sıfırlama performansı ilə, eksenel həddi həyata keçirmək üçün tez bir zamanda mil yivinə quraşdırıla bilər, rulmanların, dişlilərin, qolların və digər mil hissələrinin eksenel sürüşməsinin və mexaniki əməliyyat zamanı düşməsinin qarşısını effektiv şəkildə qarşısını alır. Asan quraşdırma, yüksək sıxma dəqiqliyi və uzunmüddətli sabit limit effekti ilə mexaniki ötürmə qurğusu üçün vacib standart bərkidicidir.

Əsas Komponent Dizaynı və Standart Emal Texnikası

DIN 471 xarici mil çəngəlləri yüksək keyfiyyətli yay poladdan və paslanmayan poladdan hazırlanmış xammaldan istifadə olunur, inteqrasiya olunmuş dəqiq ştamplama, inteqral söndürmə və temperləmə istilik müalicəsi və kənarların işlənməsi ilə işlənir. Standart açıq boşluq və qorunan quraşdırma delikləri sürətli montaj və sökülmə üçün peşəkar çəngəl kəlbətinlərə mükəmməl uyğun gəlir. Daxili diametr və radian, standart mil yivləri ilə sıx sıxışdırmanın uyğunluğunu, boş sıxma və ya həddindən artıq sıxma sapmasını təmin etmək üçün dəqiq olaraq kalibrlənmişdir. Ümumi halqa gövdəsi vahid qalınlığa və əla elastik möhkəmliyə malikdir, sabit büzülmə və sıfırlama performansı ilə, elastik yorğunluq, daimi deformasiya və ya təkrar sökülmədən və uzun müddətli vibrasiya əməliyyatından sonra sınıq yaratmaq asan deyil. Hamar buruqsuz xarici kənar uyğun hissələrin cızılmasının qarşısını alır və ümumi struktur gücü sənayenin ağır yük limiti tələblərinə cavab verir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	DIN 471 Xarici Circlip, Mil Saxlama Halqası, Xarici Snap Halqası
İcra standartı	DIN 471, ISO Standardı, GB Standardı, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	304, 316L Paslanmayan Polad, Yüksək Keyfiyyətli Yaylı Polad, Sinklənmiş Karbon Polad
Ölçü Aralığı	Şaft diametri φ3mm-φ100mm tam standart ölçülər, xüsusi xüsusi diyafram və qalınlıq
Struktur növü	Xarici açıq elastik halqa, ikiqat quraşdırma çuxurunun dizaynı, mil yivinin sıxma növü
Emal texnologiyası	Dəqiq ştamplama, istilik müalicəsi ilə sərtləşdirmə, kənarların çapıqlarının təmizlənməsi, elastik kalibrləmə
Tətbiq olunan obyekt	Standart fırlanan vallar, dişli şaftlar, rulman valları və silindrik şaft hissələri
Səthi müalicə	Turşulama və passivləşdirmə / Sink örtüklü / Qara oksid, pas və korroziya əleyhinə
Mexaniki xüsusiyyətlər	Güclü elastik möhkəmlik, yorğunluğa qarşı, düşməyə qarşı məhdudiyyət, sabit sıxma qüvvəsi
Qablaşdırma üsulu	Nəmə davamlı daxili çanta + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

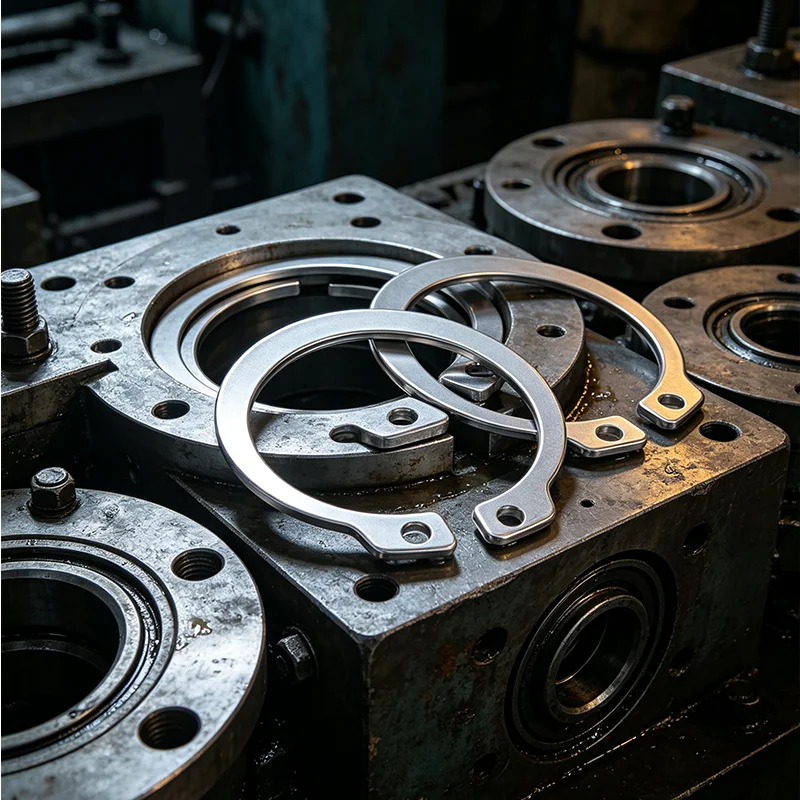

Stainless Steel Din 471 External Circlip

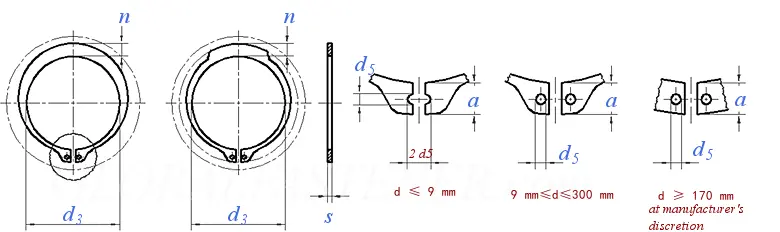

Nominal diametri d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	maks	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	maks	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	maks	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 ədəd ≈ kq		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominal diametri d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	maks	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	maks	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 ədəd ≈ kq		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominal diametri d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	maks	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	maks	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	maks	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 ədəd ≈ kq		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominal diametri d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	maks	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	maks	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	maks	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 ədəd ≈ kq		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Möhtəşəm Məhsul Faydaları və Universal İş Vəziyyətinə Uyğunlaşma

1. Professional xarici mil sıxma dizaynı standart mil yivlərinə mükəmməl uyğun gəlir, vahid və sabit elastik sıxma qüvvəsini təmin edir, val hissələrinin eksenel yerdəyişməsini effektiv şəkildə məhdudlaşdırır və avadanlığın vibrasiyası və fırlanması nəticəsində komponentin düşməsi problemini həll edir.

2. Yüksək dəqiqlikli inteqral istilik müalicəsi circlipə əla elastik bərpa və yorğunluğa qarşı performans verir. Təkrarlanan genişlənmə və büzülmədən sonra sabit elastikliyi saxlayır, uzunmüddətli yüksək sürətli əməliyyat zamanı heç bir rahatlama və ya uğursuzluq yoxdur.

3. Ehtiyatda saxlanılan ikiqat quraşdırma delikləri xüsusi çəngəl kəlbətinlərlə əməkdaşlıq edir, sürətli montaj və sökülməni həyata keçirir, avadanlığa texniki qulluq və komponentlərin dəyişdirilməsinin səmərəliliyini əhəmiyyətli dərəcədə artırır, toplu sənaye montajı üçün uyğundur.

4. Burrsız hamar örtük quraşdırma və istismar zamanı valları və uyğun hissələri sıfırdan və aşınmadan qoruyur, montaj dəqiqliyini və ötürücü komponentlərin xidmət müddətini təmin edir.

5. Çoxlu material və səth müalicəsi variantları mexaniki avadanlıqlarda, avtomobil hissələrində, elektrik cihazlarında, hidravlik pnevmatik komponentlərdə və avtomatlaşdırılmış ötürmə sistemlərində geniş istifadə olunan müxtəlif iş mühitlərinə uyğunlaşır.

Stainless Steel Din 471 External Circlip

Tez-tez verilən suallar

S1: Paslanmayan Polad DIN 471 Xarici Circlip nə üçün istifadə olunur?

A1: DIN 471 vallar üçün xarici çəngəldir, əsasən rulmanları, dişliləri, mil qollarını və digər hissələri düzəltmək üçün mexaniki valların xarici yivinə quraşdırılır, eksenel sürüşmənin və düşmənin qarşısını alır, fırlanan mil komponentlərinin dəqiq limitini həyata keçirir.

2-ci sual: DIN 471 (val) və DIN 472 (deşik) dövrələri arasında fərq nədir?

A2: DIN 471, şaftın xarici dairəsini sıxaraq, şaftın quraşdırılması üçün xarici dövrədir; DIN 472, çuxurun daxili divarını sıxaraq, çuxur quraşdırılması üçün daxili sirkədir. Bu iki quruluş bir-birinə ziddir və bir-birini əvəz edə bilməz.

3-cü sual: Uzunmüddətli istifadədən sonra çəngəl elastikliyini itirəcəkmi?

A3: Bizim DIN 471 circlips sabit elastik performans və güclü anti-yorğunluq qabiliyyəti ilə ciddi söndürmə və temperləmə müalicəsini qəbul edir. Standart iş şəraitində, uzunmüddətli limit sabitliyini təmin edərək, boş və ya etibarsız olmayacaqdır.

S4: Quraşdırma peşəkar alətlər tələb edirmi?

A4: Bəli. Quraşdırıldıqdan sonra sıx uyğunluq və sabit məhdudlaşdırıcı təsirin təmin edilməsi, süni deformasiyanın və qırılmanın qarşısını almaq üçün genişləndirmə quraşdırılması üçün uyğun çəngəl kəlbətinlərdən istifadə etmək tövsiyə olunur.

S5: Qeyri-standart sirkələri fərdiləşdirə bilərsinizmi?

A5: Bəli. Biz xüsusi mexaniki mil komponentlərinin limit tələblərinə cavab vermək üçün xüsusi xarici diametri, qalınlığı, yiv ölçüsü və yüksək korroziyaya davamlı səth müalicəsinin fərdiləşdirilməsini dəstəkləyirik.
