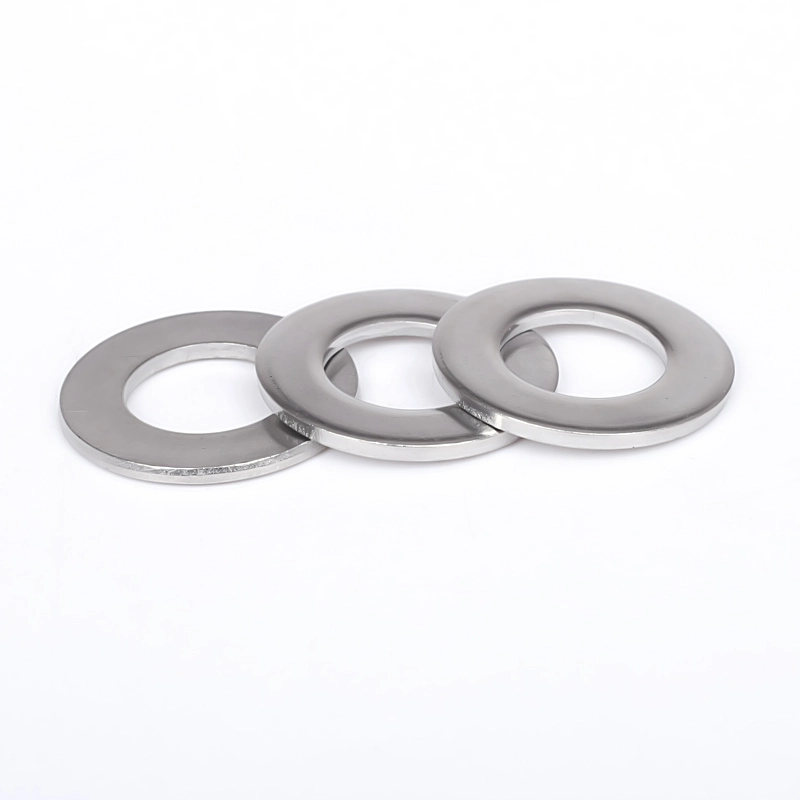

Paslanmayan poladdan DIN 125 düz yuyucusu

Wanluo Fabriki tərəfindən təchiz edilən Paslanmayan Polad DIN 125 Düz Yuyucusu standart Alman istehsalı olan universal yastı contadır. O, həmçinin sənaye montaj sistemində ən geniş tətbiq olunan əsas aksesuar komponentidir. Boşalmaya qarşı yuyucuların və xüsusi formalı sızdırmaz contaların funksional dizaynlarından fərqli olaraq, bu məhsul təmiz düz bir qatlı müntəzəm quruluşa malikdir. Onun əsas xüsusiyyətlərinə yüksək dəqiqlikli daxili və xarici diametr toleransları və hamar və düz səth daxildir. O, təzyiq paylanması, iş parçasının qorunması və boltun yığılması zamanı boşluqların incə tənzimlənməsi kimi əsas montaj problemlərinin həllinə həsr edilmişdir.

Sorğu göndərin

Product Description

Wanluo təchizatçıları tərəfindən istehsal olunan paslanmayan polad DIN 125 düz yuyucuları lövhənin səthində girinti, gərginlik konsentrasiyası, metal sürtünmə aşınması və boltların birbaşa sıxılması nəticəsində yaranan boş bərkitmə kimi ümumi montaj qüsurlarının qarşısını effektiv şəkildə ala bilər. Məhsul alman sənaye standartlarına tam uyğun olaraq, forma vermək üçün dəqiq ştamplama və yuvarlaq kənarların kəsilməsi üsullarından istifadə etməklə istehsal olunur. Lövhənin səthində buruqlar yoxdur, qalınlığı isə vahid və düzdür. Yüksək keyfiyyətli paslanmayan polad və karbon polad altlıqları ilə tamamlayaraq, əla təzyiq müqaviməti, korroziyaya davamlılıq və möhkəmlik performansı nümayiş etdirir və mexaniki avadanlıq, elektron cihazlar, struktur mühəndisliyi və gündəlik sənaye sahələrində ən adi bərkitmə ssenarilərinə tətbiq edilə bilər.

Məhsulun üstünlükləri

1. İş parçasının sıxılma zədələnməsinin qarşısını alan vahid təzyiq paylanması mühafizəsi

Düz və inteqrasiya olunmuş planar quruluş, tək nöqtəli gərginlik konsentrasiyasından qaçaraq, boltların kilidlənməsinin yerli təzyiqini əhəmiyyətli dərəcədə dağıta bilər. O, nazik lövhələri, plastikləri, dəqiq boya səthlərini və kövrək substratları çökmə, girinti və ya deformasiyadan effektiv şəkildə qoruya bilər. Xüsusilə nazik hissələrin və dəqiq görünüşlü komponentlərin montaj əməliyyatları üçün uyğundur.

2. Son dərəcə güclü uyğunlaşma qabiliyyəti ilə yüksək dəqiqlik ölçüsü tolerantlığı

Daxili çuxur dəqiq deşilir, daxili və xarici diametr ölçüləri standartdır. Müxtəlif Alman standartlarına, Çin standartlarına uyğun boltlar, vintlər və qoz-fındıqlarla mükəmməl uyğunlaşdırıla bilər. Montaj konsentrikliyi yüksəkdir və ekssentriklik, tıxanma və ya həddindən artıq boşluq problemi olmayacaq. O, dünya üzrə universal bərkitmə sistemlərinin əksəriyyəti üçün uyğundur.

3. Güzgü səthi burulmadan hamar, dəqiq təmas səthinə zərər vermir

İncə cilalama və yuvarlaqlaşdırılmış kənarların kütləşdirilməsi işindən sonra lövhənin yuxarı və aşağı səthləri hamar və təmiz olur, iti kənarları, buruqları və ya oksidləşmiş qara ləkələri yoxdur. Quraşdırma zamanı o, iş parçasının səthini, örtüyü və dəqiq yapışdırıcı səthi cızmayacaq, yüksək səviyyəli avadanlıq və dəqiq alətlərin tozsuz və qüsursuz montaj tələblərinə cavab verəcəkdir.

4. Stabil struktur və təzyiq müqaviməti, uzunmüddətli stress altında deformasiya yoxdur

O, vahid qalınlığa və sıx materiala malik yüksək təmizlikli poladın bir parça ştamplanması ilə formalaşır. Təzyiq daşıma qabiliyyəti sabitdir. Uzunmüddətli statik kilidləmə və cüzi dinamik yüklər altında çökməyə, əyilməyə və ya plastik deformasiyaya meylli deyil və bərkidilmənin sabitliyini təmin edərək həmişə düz və uyğun vəziyyətini saxlayır.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	DIN 125 Düz Yuyucu, Paslanmayan Polad Düz Yastı Conta
İcra standartı	DIN 125, ISO Standardı, GB Standardı, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	304, 316L Paslanmayan Polad, Karbon Polad Sinklənmiş, Pirinç
Ölçü Aralığı	M1.6-M24 tam standart uyğun ölçülər, xüsusi qalınlıq və xarici diametr
Struktur növü	Ultra yastı tək qatlı quruluş, yuvarlaq düz forma, hamar ikiqat tərəflər
Emal texnologiyası	Dəqiq ştamplama, kənarların çapıqlarının təmizlənməsi, düz düzəldilməsi, səthin cilalanması
Uyğun bərkidici	Standart metrik boltlar, maşın vintləri və qaykalar üçün universal uyğunluq
Səthi müalicə	Turşulama və passivləşdirmə / Sink örtüklü / Cilalanmış, pas və korroziyaya qarşı
Mexaniki xüsusiyyətlər	Vahid qalınlıq, yüksək düzlük, güclü sıxılma müqaviməti, deformasiya yoxdur
Qablaşdırma üsulu	Nəmə davamlı daxili çanta + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

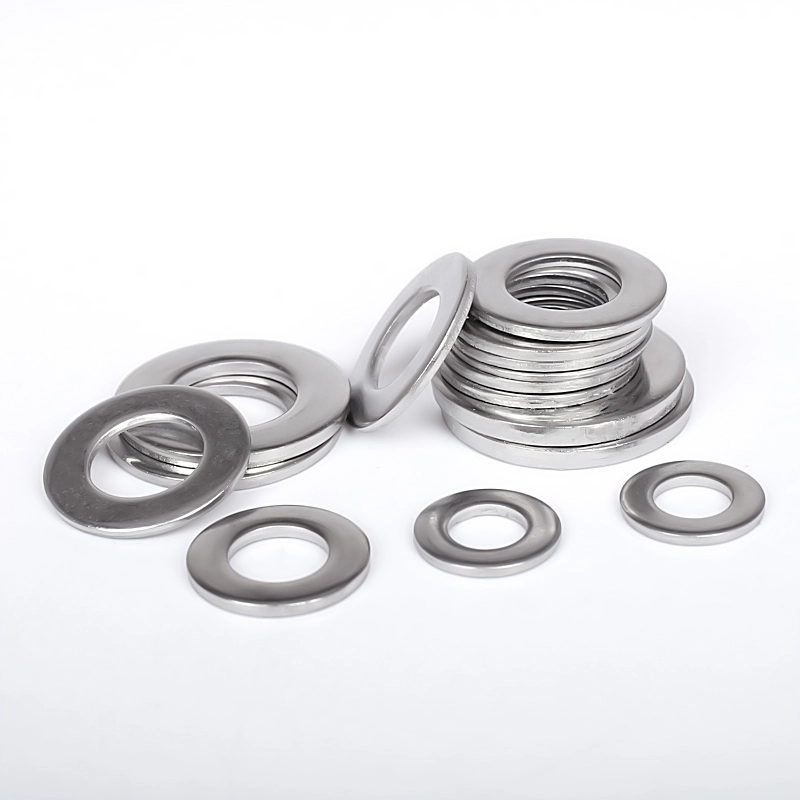

Stainless Steel Din 125 Flat Washer

Ölçü		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M	İp ölçüsü üçün	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=nominal ölçü	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	maks	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	maksimum = nominal ölçü	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	min	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominal Ölçü	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	maks	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
1000 ədəd ≈ kq		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Ölçü		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	İp ölçüsü üçün	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=nominal ölçü	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	maks	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	maksimum = nominal ölçü	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Nominal Ölçü	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
1000 ədəd ≈ kq		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Ölçü		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	İp ölçüsü üçün	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=nominal ölçü	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	maks	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	maksimum = nominal ölçü	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	min	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Nominal Ölçü	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	maks	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
1000 ədəd ≈ kq		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Ölçü		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	İp ölçüsü üçün	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=nominal ölçü	98	104	109	114	119	124	129	134	139	144	149	155	165
d	maks	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	maksimum = nominal ölçü	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	min	163.40	173.40	178.40	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominal Ölçü	12	14	14	14	14	16	16	16	16	18	18	18	18
	maks	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
1000 ədəd ≈ kq		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Funksional Güclər və Çox Sahə Sənaye İstifadəsi

1. Yüksək yastı inteqral yastı struktur yerli bərkidmə təzyiqini bərabər şəkildə paylayır, nazik metal plitələrin, plastik hissələrin və taxta iş parçalarının boltun kilidlənməsi zamanı ekstruziya girintisindən, çatlamadan və deformasiyadan effektiv şəkildə qarşısını alır.

2. İki tərəfli çapıqsız cilalama prosesi iş parçasının dəqiq səthlərini cızıqlardan və aşınmadan qoruyur, bolt başlığı ilə iş parçası arasında birbaşa təmas nəticəsində yaranan metal sürtünmə zədəsi problemini həll edir.

3. Ciddi standart daxili və xarici diametr tolerantlığı bütün metrik standart bərkidicilərlə dəqiq uyğunluğu təmin edir, ekssentrik montajdan və boş montajdan qaçır, montaj sabitliyini və bərkitmə vahidliyini xeyli yaxşılaşdırır.

4. Əla material möhkəmliyi və sıxılma müqaviməti, standart kilidləmə momenti altında əyilmə və ya daimi deformasiya yoxdur, uzunmüddətli sabit köməkçi bərkitmə effektini saxlayır və montajın davamlılığını artırır.

5. Çoxsaylı material və səth müalicəsi variantları maşın, elektronika, mebel, elektrik cihazları və tikinti mühəndisliyi sahələrində geniş istifadə olunan qapalı montaj, açıq rütubətli mühit və yüngül korroziyalı iş şəraitinə uyğunlaşır.

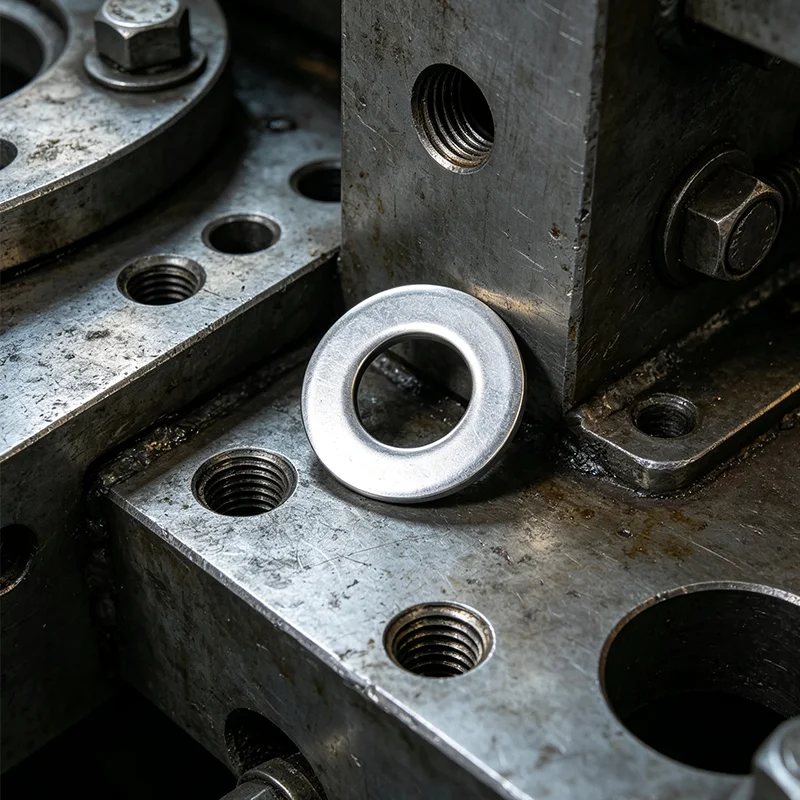

Stainless Steel Din 125 Flat Washer

Diqqət üçün qeydlər

1. Məhsul funksiyasının yerləşdirilməsini fərqləndirin: DIN 125 elastik boşalmaya qarşı quruluşu olmayan sırf düz təzyiqli contadır. O, yay yuyucuları və ya DIN 25201 anti-boşaltma yuyucularının əvəzi kimi istifadə edilə bilməz. Yüksək tezlikli vibrasiya və ağır yüklü zərbə şəraitində onu xüsusi anti-gevşetmə aksesuarları ilə birlikdə istifadə etmək lazımdır.

2. Spesifikasiya ölçülərini ciddi şəkildə uyğunlaşdırın: Uyğunluğu təmin etmək üçün boltun xarici diametrinin müvafiq düz yuyucusu seçilməlidir. Daxili çuxur çox böyükdürsə, bu, eksantrik qüvvəyə və qeyri-sabit yapışmaya səbəb olacaqdır. Daxili çuxur çox kiçik olarsa, bu, montajın tıxanması və sıx basa bilməməsi ilə nəticələnəcək və ümumi montaj dəqiqliyinə təsir edəcəkdir.

3. Şiddətli həddindən artıq təzyiq istifadəsini qadağan edin: Təzyiq daşıyan performans əla olsa da, nazik boşqab şəraitində contanın yerli stress yüklənməsinin qarşısını almaq, əyilmə və deformasiyaya səbəb olmaq və düz yapışma təsirinə təsir etmək üçün ani həddindən artıq həddən artıq şiddətli kilidləmədən qaçınmaq lazımdır.

4. Quraşdırma səthini təmiz saxlayın: Quraşdırmadan əvvəl, lövhə səthinin əyilməsinə və qüvvənin qeyri-bərabər paylanmasına səbəb olan yad cisimlərin sıxılmaması və sonrakı avadanlıq vibrasiyasında gizli boşalmanın qarşısını almaq üçün conta və iş parçasının səthindəki toz, dəmir qırıntıları və çirklər təmizlənməlidir.

5. Tələblərə uyğun olaraq materialları seçin: Daxili müntəzəm bərkitmə üçün xərclərə nəzarət etmək üçün karbon polad modelləri seçilə bilər; açıq, rütubətli, turşu, qələvi və yüksək dəqiqlikli avadanlıq ssenariləri üçün antikorroziya və hava müqaviməti performansını və xidmət müddətini artırmaq üçün paslanmayan polad modellərdən istifadə etmək tövsiyə olunur.

6. Düzəltmək üçün çoxlu contalar yığmayın: Delik mövqeyi xətasını və ya boşluq sapmasını kompensasiya etmək üçün çox qatlı contalara etibar etmək tövsiyə edilmir. Həddindən artıq yığma struktur sabitliyini azaldacaq və asanlıqla boş yerləşdirməyə və güc sapmasına səbəb olacaq, avadanlığın yığılmasının dəqiqliyinə təsir edəcəkdir.
