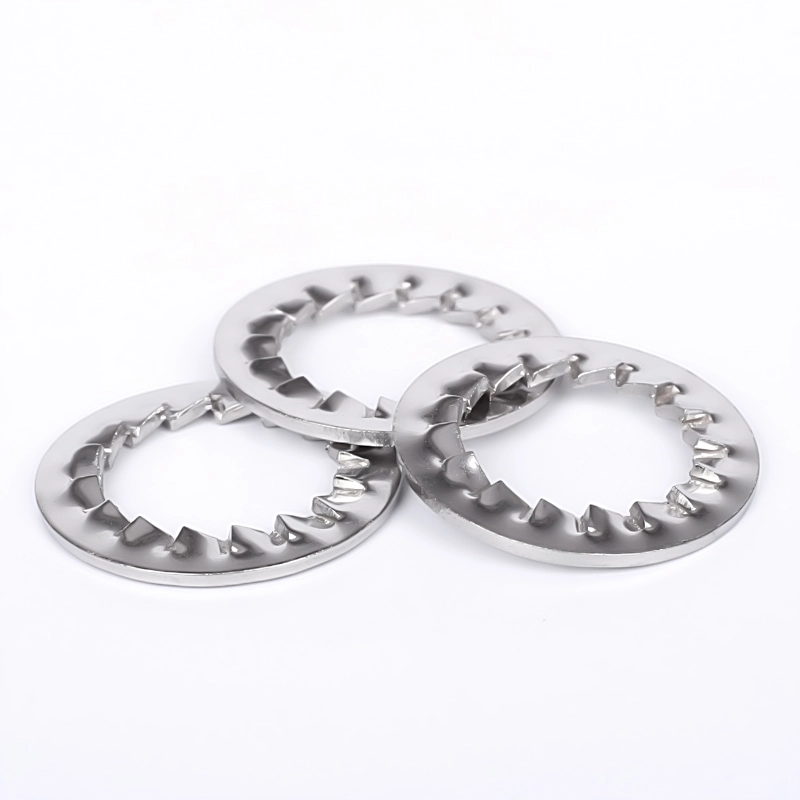

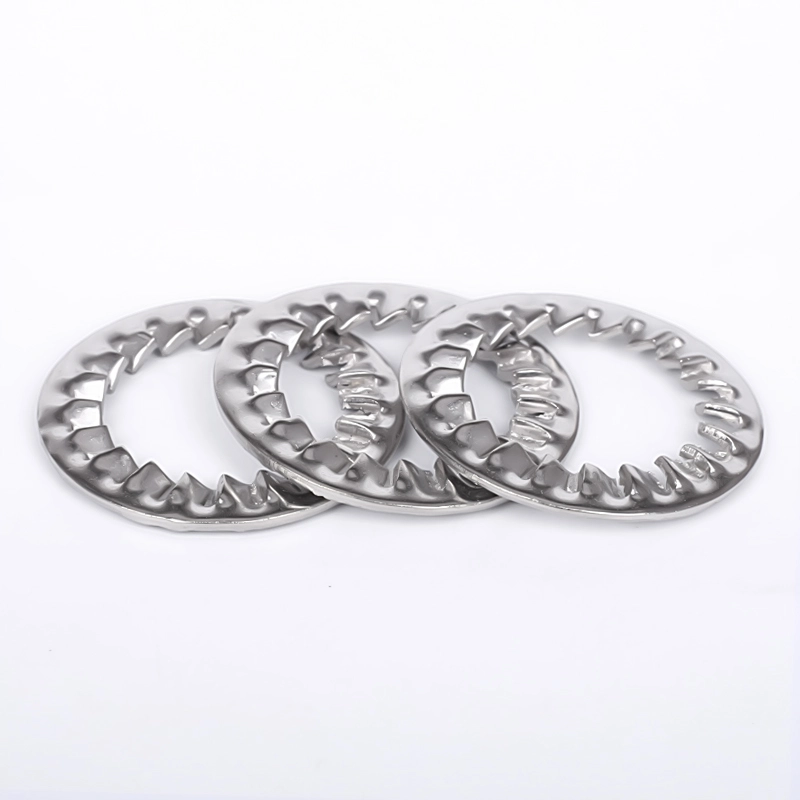

Paslanmayan poladdan DIN 6798J ikiqat konusvari yay yuyucusu

Wanluo fabrikinin Paslanmayan Polad DIN 6798J İkiqat Konik Yay Yuyucusu yüksək yüklü iki istiqamətli elastik kilidləmə yuyucusu seriyasına aid olan Alman DIN sənaye standartlarına tam uyğundur. Adi dəqiq hamarlama üçün DIN 6798A birtərəfli konik yuyuculardan fərqli olaraq, DIN 6798J hər iki tərəfdə ikiqat elastik gərginlik səthləri olan unikal ikiqat əks konusvari simmetrik quruluşu qəbul edir.

Sorğu göndərin

Product Description

Sıxıldıqda və sıxıldıqda, iki istiqamətli konik daha güclü və daha balanslı bərpaedici önyükləmə qüvvəsi yaradır, bolt başı ilə iş parçasının səthi arasında sabit elastik dayaq əmələ gətirir. Wanluo tədarükçüsü tərəfindən Paslanmayan Polad DIN 6798J İkiqat Konik Yay Yuyucusu qeyri-kafi əvvəlcədən sıxma qüvvəsi, qeyri-bərabər gərginlik və ağır yük və güclü vibrasiya altında birtərəfli yuyucuların asan boşaldılması problemlərini mükəmməl həll edir. İki istiqamətli özünü düzəldən və ikili anti-gevşetmə performansı ilə, ağır mexaniki əlaqə və yüksək dəqiqlikli kilidləmə ssenariləri üçün üstünlük verilən yüksək etibarlı bağlayıcıdır.

Avadanlıq Struktur Dizaynı və Başdan Uca İstehsal Texnologiyası

DIN 6798J qoşa konusvari yuyucular yüksək dərəcəli yay poladdan və korroziyaya davamlı paslanmayan poladdan hazırlanır, ayrılmaz bir parça ştamplama, simmetrik ikiqat kontur formalaşdırma və dəqiq söndürmə və istiləşmə müalicəsini qəbul edir. Üst və aşağı əks konusvari səthlər vahid radian və simmetrik elastik əmsala malikdir, sıxılma zamanı iki istiqamətli balanslaşdırılmış gərginlik paylanmasını həyata keçirir və birtərəfli gərginlik sapmasının qarşısını alır. İkitərəfli hamar buruqsuz əyri səthlər eyni vaxtda boltlar başlıqlarına və montaj müstəvilərinə mükəmməl uyğunlaşa bilər, ikitərəfli mikro hamarlama və boşluq kompensasiyasına nail olur. Ciddi elastik kalibrləmədən sonra, ümumi struktur daimi deformasiya və ya elastik zəifləmə olmadan milyonlarla ağır yük sıxılma dövründən sonra sabit iki istiqamətli elastik ön yükləməni saxlayaraq ultra yüksək yorğunluq müqavimətinə və sıxılma müqavimətinə malikdir. Standart ölçülü tolerantlıq standartlaşdırılmış yüksək möhkəmlikli sənaye montajını dəstəkləyən bütün metrik standart boltlar ilə dəqiq uyğunluğu təmin edir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	DIN 6798J Qoşa Konusvari Yay Yuyucusu, İki istiqamətli Konik Elastik Kilid Yuyucusu
İcra standartı	DIN 6798J, ISO Standardı, GB Standardı, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	304, 316L Paslanmayan Polad, Yüksək Güclü Yaylı Polad, Sinklə örtülmüş Karbon Polad
Ölçü Aralığı	M3-M24 tam standart uyğun ölçülər, xüsusi qalınlaşdırılmış tip və xüsusi konik spesifikasiya
Struktur növü	İkitərəfli əks konusvari quruluş, iki istiqamətli elastik gərginlik, simmetrik özünü hamarlama
Emal texnologiyası	Simmetrik ikiqat konturlu ştamplama, inteqral istilik müalicəsi sərtləşdirmə, incə çapaq təmizləmə, elastik kalibrləmə
Uyğun bərkidici	Bütün standart metrik boltlar, yüksək möhkəmlikli vintlər və qoz-fındıqlarla uyğun gəlir
Səthi müalicə	Turşulama və passivasiya / Sink örtüklü / Qara oksid, aşınmaya davamlı və antikorroziya
Mexaniki xüsusiyyətlər	İki istiqamətli balanslaşdırılmış ön yükləmə, yüksək sıxılma müqaviməti, ağır yüklərə qarşı vibrasiya, ultra uzun yorğunluq müddəti
Qablaşdırma üsulu	Nəmə davamlı daxili çanta + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

Stainless Steel Din 6798j Double Conical Spring Washer

Ölçü		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal ölçü	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	maksimum = nominal ölçü	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
Dişlərin sayı	min	7	7	7	7	8	8	8	9	10	10
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
1000 vahid≈kq		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal ip diametri üçün		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Ölçü		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal ölçü	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	maksimum = nominal ölçü	18	20.5	24	26	30	33	36	38	44	48
d_c	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
Dişlərin sayı	min	12	12	14	14	14	16	16	16	18	18
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
1000 vahid≈kq		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal ip diametri üçün		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Kompleks Məhsul Gücü və Şaxələndirilmiş Sənaye İstifadəsi

1. Yenilikçi ikitərəfli əks konusvari simmetrik quruluş həm bolt ucunda, həm də iş parçasının səthində balanslaşdırılmış gərginliyi həyata keçirərək iki istiqamətli elastik ön yükləmə qüvvəsini təmin edir. Bu, birtərəfli gərginlikdən kənara çıxma və birtərəfli yuyucuların qeyri-bərabər sıxılması nəticəsində yaranan boş bağlamadan tamamilə qaçınır.

2. DIN 6798A tək konusvari yuyuculardan daha yüksək elastik çıxış və sıxılma müqaviməti, ağır yükə və güclü alternativ vibrasiya təsirinə davam edə bilir. O, avtomatik olaraq böyük iplik boşluqlarını və istilik deformasiya boşluqlarını kompensasiya edə bilər, sıfır gevşetici əlaqə sabitliyini qoruyur.

3. İkitərəfli özünü hamarlama funksiyası montajın əyilməsini və müstəvidən kənara çıxmasını iki istiqamətdə düzəldir, boltun montajının şaquliliyini və düzlüyünü xeyli yaxşılaşdırır, avadanlığın əməliyyat titrəməsini effektiv şəkildə azaldır və ümumi montaj dəqiqliyini artırır.

4. İnteqral gücləndirilmiş formalaşdırma və yüksək temperaturda sərtləşdirmə müalicəsi yuyucuya əla anti-yorğunluq performansı verir, uzunmüddətli ağır işdən sonra elastik zəifləmə və ya struktur deformasiyası yoxdur, adi yay yuyucularının xidmət müddətini xeyli üstələyir.

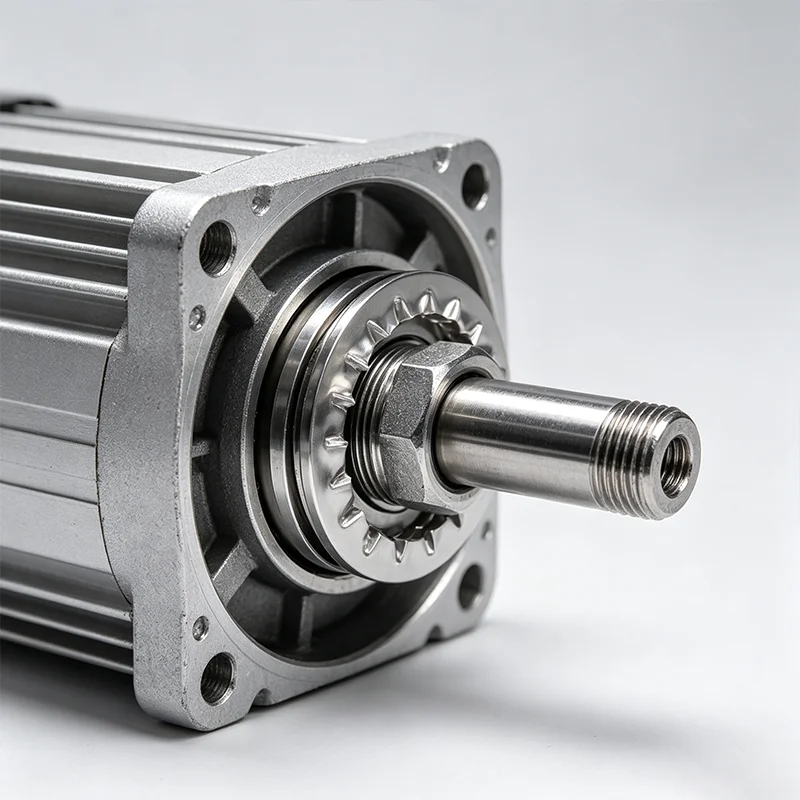

5. Mühəndislik maşınlarında, külək enerjisi avadanlığında, avtomobilin ağır yük hissələrində, hidravlik avadanlıqlarda, dəmir yolu qurğularında və digər yüksək etibarlı kilidləmə montaj ssenarilərində geniş istifadə olunan ağır ağır yük iş şəraitinə uyğunlaşdırıla bilər.

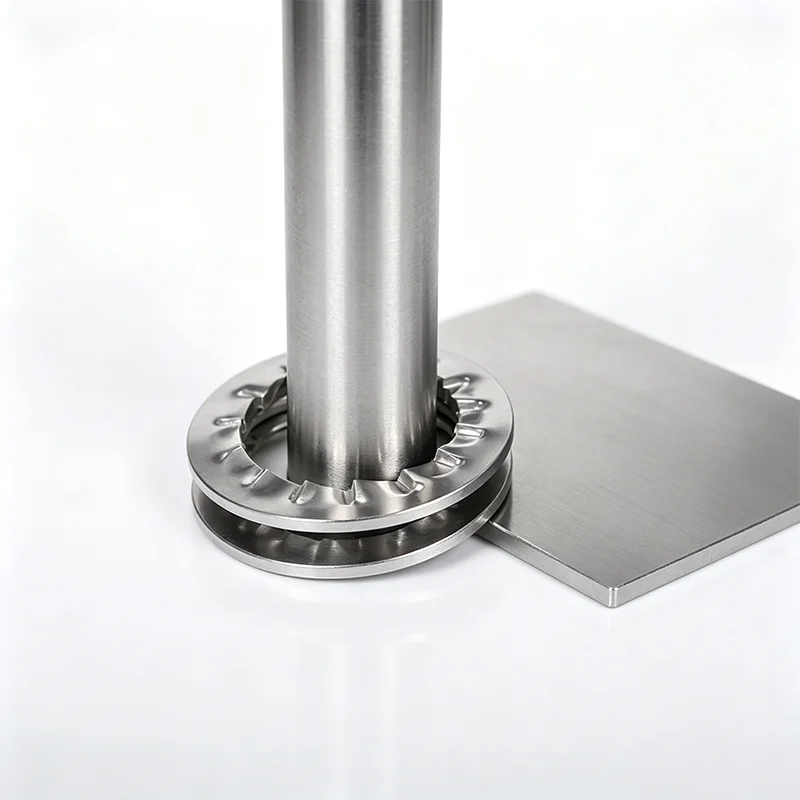

Stainless Steel Din 6798j Double Conical Spring Washer

Tez-tez verilən suallar

S1: DIN 6798J və DIN 6798A arasındakı əsas fərq nədir?

A1: DIN 6798A yüngül və orta yükdə dəqiq hamarlama üçün uyğun olan birtərəfli elastik qüvvəyə malik birtərəfli konusvaridir; DIN 6798J xüsusi olaraq ağır yük, güclü vibrasiyalı yüksək güclü anti-gevşetmə əlaqəsi üçün nəzərdə tutulmuş ikiqat önyükləmə qüvvəsi və balanslaşdırılmış stress ilə ikiqat əks konusvari iki istiqamətli elastik strukturu qəbul edir.

S2: DIN 6798J ağır vibrasiya avadanlığı üçün uyğundurmu?

A2: Bəli. İki istiqamətli simmetrik elastik quruluş gevşetmədən və ya uğursuzluqdan güclü vibrasiya və mexaniki təsirlərə qarşı dura bilir. Bu, ağır iş şəraiti üçün adi yay yuyucularına və tək konusvari yuyuculara təkmilləşdirilmiş alternativdir.

S3: DIN 6798J düz yuyucularla istifadə edilməlidirmi?

A3: Ağır yüklü kilidləmə üçün müstəqil olaraq istifadə edilə bilər. Ultra-dəqiq səth mühafizəsi ssenariləri üçün, ağır yüklü anti-gevşetmə və iş parçasının qorunmasının ikili effektinə nail olmaq üçün DIN 125 düz yuyucuları ilə uyğunluq tövsiyə olunur.

4-cü sual: DIN 127 yay yuyucularından hansı üstünlüklərə malikdir?

A4: DIN 127 kilidləmə üçün parçalanmış dişləmələrə əsaslanır və güclü vibrasiya altında yorğunluq çatışmazlığına meyllidir; DIN 6798J vahid gərginlik, iş parçasının zədələnməməsi, daha güclü sabitlik və daha uzun yorğunluq müddəti ilə kilidləmə üçün inteqral iki istiqamətli elastik ön yükləmədən istifadə edir.

S5: Xüsusiləşdirilmiş gücləndirilmiş spesifikasiyalar təmin edilə bilərmi?

A5: Bəli. Biz ağır yükə və sərt mühitə bərkitmə tələblərinə cavab vermək üçün qalınlaşdırılmış ağır yük modellərinin, gücləndirilmiş elastik əmsalın, xüsusi ölçülərin və super korroziyaya qarşı səth işlənməsinin fərdiləşdirilməsini dəstəkləyirik.

Qaynar Teqlər: Paslanmayan Polad DIN 6798J Yay Yuyucusu, DIN 6798J İkiqat Konusvari Yuyucu, Konusvari Yay Yuyucusu
