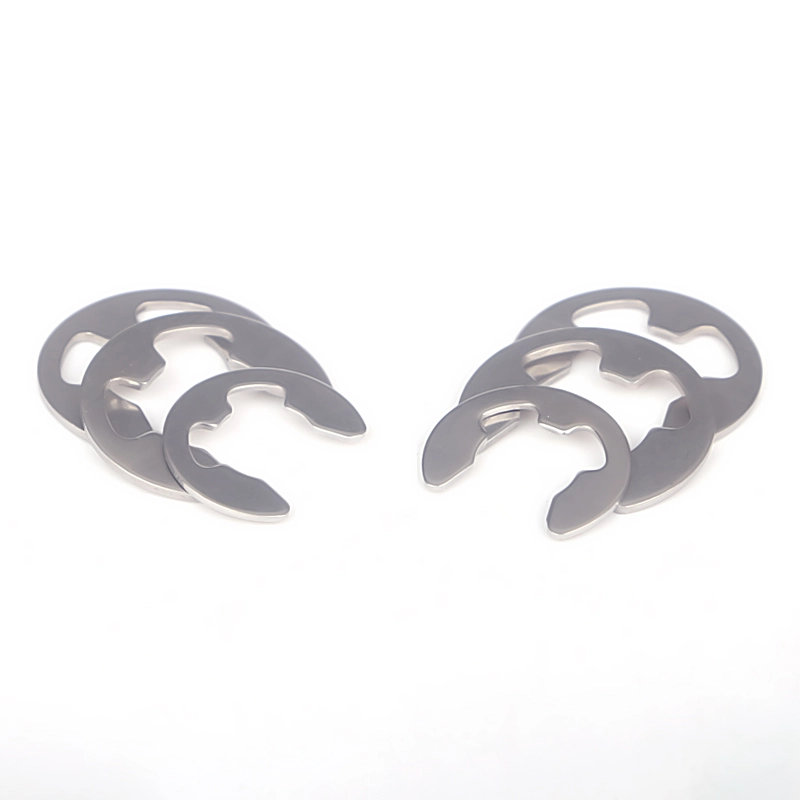

Paslanmayan Polad DIN 6799 E-Tipi Circlip / Saxlama Halqası

Wanluo-nun Çin Paslanmayan Polad DIN 6799 E-Tipi Circlip / Saxlama Halqası, yüngül açıq elastik mil tutucu bərkidicilərə aid olan Alman DIN sənaye standartlarına ciddi şəkildə uyğun olaraq istehsal olunur. Quraşdırma üçün dəqiq ayrılmış yivlər tələb edən ənənəvi DIN471 şaft çəngəllərindən və DIN472 deşik çəngəllərindən fərqli olaraq, DIN 6799, sabit yivləri əvvəlcədən emal etmədən hamar optik oxlara və adi şaft gövdələrinə birbaşa sıxışdırmağa imkan verən unikal E formalı açıq inteqral quruluşa malikdir.

Sorğu göndərin

Product Description

Wanluo təchizatçısının Paslanmayan Polad DIN 6799 E-Tipi Circlip / Saxlama Halqası val qollarının, podşipniklərin, şaftların və daşınan hissələrin eksenel yerdəyişməsini məhdudlaşdırmaq üçün sabit elastik sıxma qüvvəsini təmin edir, mürəkkəb yivlərin işlənməsi və ənənəvi montajların əlverişsiz yığılması problemlərini həll edir. Ultra kompakt quruluşu, alətsiz sürətli quraşdırma və geniş universal uyğunlaşma qabiliyyəti ilə yüngül yüklü mexaniki montajda, gündəlik avadanlıqlarda və dəqiq miniatür ötürücü strukturlarda geniş istifadə olunur.

İş parçasının konfiqurasiyası və tam proses istehsal axını

DIN 6799 E tipli saxlama halqaları yüksək möhkəmliyə malik yay poladı və yüksək keyfiyyətli paslanmayan polad xammalı qəbul edir, bir parça dəqiq ştamplama, inteqral istilik müalicəsi ilə sərtləşdirmə və tam kənarların çapıqlarının təmizlənməsi ilə işlənir. Standart simmetrik E-formalı açıq quruluş, standart metrik vallarda sıx və sürüşməyən sıxmağı təmin edən dəqiq elastik açılış radianına və vahid sıxma gərginliyinə malikdir. İnteqral halqa gövdəsi davamlı deformasiyadan, elastik yorğunluqdan və ya təkrar sökülmədən və uzun müddətli yüngül vibrasiya əməliyyatından sonra boşalmadan qaçaraq davamlı qalınlığa və əla elastik bərpa performansına malikdir. Tam cilalanmış çapıqsız kənarlar quraşdırma və istifadə zamanı şaft səthlərinin və uyğun hissələrin cızılmasının qarşısını alır, dəqiq mil komponentlərinin bütövlüyünü effektiv şəkildə qoruyur. Ciddi ölçülü dözümlülük nəzarəti standart ölçülərin yüksək universallığını təmin edir, sürətli montaj və məhdudlaşdırıcı fiksasiya üçün adi mil diametrlərinə mükəmməl uyğun gəlir.

Məhsul parametri

Parametr elementi	Ətraflı Spesifikasiya
Məhsulun adı	DIN 6799 E-tipli circlip, E-formalı mil tutma halqası, açıq elastik sıxma halqası
İcra standartı	DIN 6799, ISO Standardı, GB Standardı, Xüsusi Qeyri-standart Ölçülər
Mövcud Material	304, 316L Paslanmayan Polad, Yüksək Keyfiyyətli Yaylı Polad, Sinklənmiş Karbon Polad
Ölçü Aralığı	Mil diametri φ2mm-φ50mm tam standart ölçülər, xüsusi xüsusi qalınlıq və açılış elastikliyi
Struktur növü	E-formalı açıq inteqral quruluş, alətsiz tez sıxma, mil səthinə birbaşa montaj
Emal texnologiyası	Dəqiq inteqral ştamplama, istilik müalicəsinin sərtləşdirilməsi, tam kənarların çapıqlanması, elastik kalibrləmə
Tətbiq olunan obyekt	Hamar optik millər, pin valları, miniatür ötürmə valları, yüngül yüklü daşınan mil hissələri
Səthi müalicə	Turşulama və passivləşdirmə / Sink örtüklü / Qara oksid, pas və korroziya əleyhinə
Mexaniki xüsusiyyətlər	Stabil elastik sıxma qüvvəsi, yorğunluğa qarşı, deformasiya yoxdur, yüngül limit qorunması
Qablaşdırma üsulu	Nəmə davamlı daxili çanta + ixrac karton, toplu sifarişlər üçün palet qablaşdırma
Təchizat xidməti	Spot toplu tədarükü, qeyri-standart fərdiləşdirmə, qarışıq bərkidicilərin birdəfəlik tədarükü

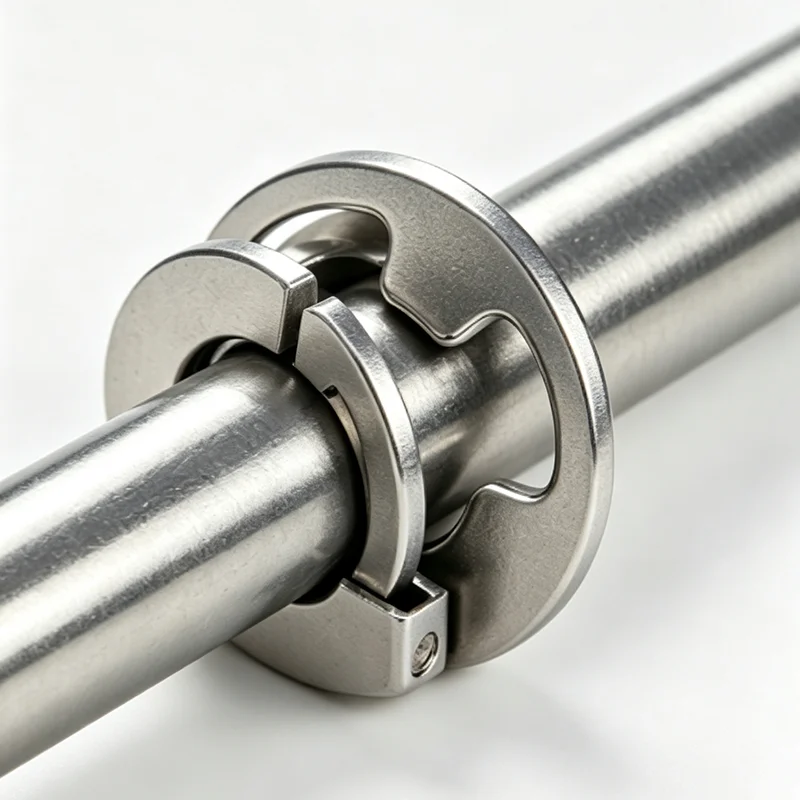

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nominal diametri d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominal Ölçü	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	maks	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominal Ölçü	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	maks	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	maks	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
1000 ədəd ≈ kq		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nominal diametri d		7	8	9	10	12	15	19	24	30
h	Nominal Ölçü	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	maks	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominal Ölçü	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	maks	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	maks	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
1000 ədəd ≈ kq		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Rəqabət Qabiliyyətli Məhsul Atributları və Qlobal Saytda İş Nümayişləri

1. Quraşdırma üçün heç bir yiv tələb olunmur, ənənəvi circlips məhdudiyyətini pozur. O, birbaşa şaftın hamar səthlərinə sıxışdırıla bilər, bu da milin yivlərinin işlənməsi ehtiyacını aradan qaldırır, iş parçasının emal xərclərini əhəmiyyətli dərəcədə azaldır və montaj səmərəliliyini artırır.

2. Unikal E tipli açıq elastik struktur vahid və sabit çevrəvi sıxma qüvvəsini təmin edir, adi vibrasiya şəraitində etibarlı anti-gevşetmə və məhdudlaşdırıcı təsir ilə yüngül yüklü mil hissələrinin eksenel sürüşməsini və düşməsini effektiv şəkildə məhdudlaşdırır.

3. Alətsiz sürətli montaj və sökülmə, sadə əməliyyat və yüksək səmərəlilik, toplu istehsal xətləri və gündəlik avadanlığa texniki xidmət ssenariləri üçün mükəmməl uyğun gəlir, şərti çəngəllərin mürəkkəb quraşdırılması problemini həll edir.

4. İnteqral istilik müalicəsindən sonra üzük gövdəsi əla elastik möhkəmliyə və yorğunluğa qarşı performansa malikdir, təkrar sökülmədən və rahatlama və nasazlıq olmadan uzunmüddətli əməliyyatdan sonra sabit sıxma elastikliyini saxlayır.

5. Yüngül maşınlara, elektron avadanlıqlara, məişət texnikasına, oyuncaq aksesuarlarına, miniatür avtomatlaşdırma hissələrinə və digər yüngül yük şaftını məhdudlaşdıran ssenarilərə geniş tətbiq olunan müxtəlif material variantları ilə yığcam və yüngül.

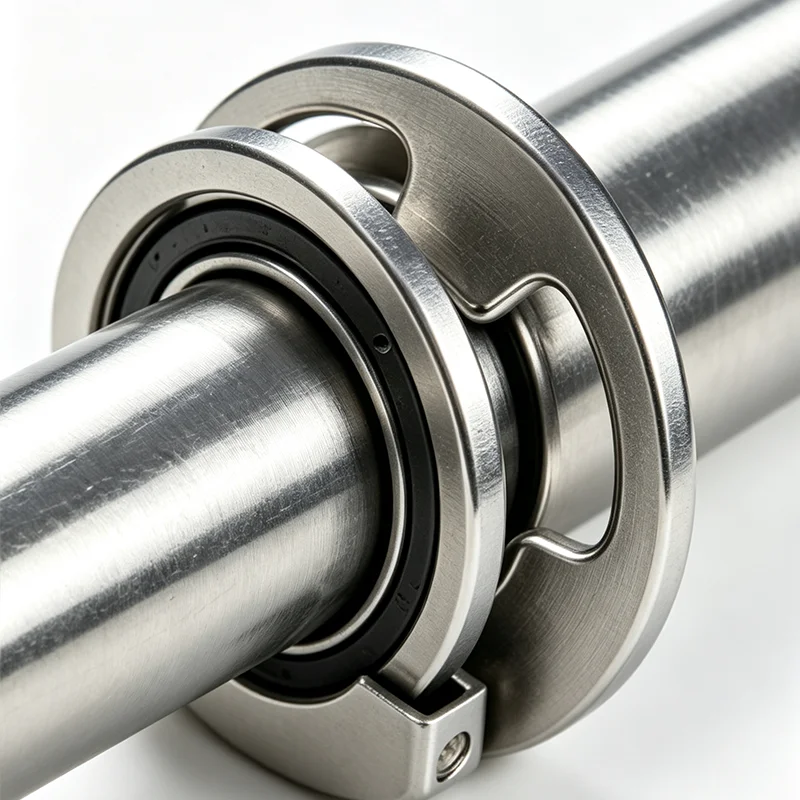

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Tez-tez verilən suallar

1-ci sual: DIN 6799 və DIN 471 circlip arasında fərq nədir?

A1: DIN 471 qapalı elastik çəngəldir və peşəkar kəlbətinlərlə qorunan şaft yivinə quraşdırılmalıdır; DIN 6799 açıq E tipli sirkədir, yiv açılmadan birbaşa hamar mil üzərində sıxışdırıla bilər, daha sürətli quraşdırma və daha sadə quruluşa malikdir, yüngül yükü məhdudlaşdıran ssenarilər üçün uyğundur.

2-ci sual: DIN 6799 şaftda qorunan yivləri tələb edirmi?

A2: Heç bir yiv lazım deyil. Öz elastik sıxma gücünə arxalanaraq, o, hamar mil səthində sabit şəkildə sabitlənə bilər, bu, ənənəvi standart çəngəllərlə müqayisədə ən böyük üstünlükdür və emal prosesini xeyli asanlaşdırır.

3-cü sual: E tipli circlipin sıxma gücü kifayətdirmi?

A3: Bizim DIN 6799 circlips ciddi elastik kalibrləmə müalicəsini qəbul edir. Standart sıxma qüvvəsi yüngül və orta yük ssenarilərinin məhdudlaşdırıcı tələblərinə tam cavab verir. Ağır yüklü və güclü vibrasiyalı açar avadanlıqların birləşmələri üçün tövsiyə edilmir.

S4: DIN 6799-un əsas tətbiqi ssenariləri hansılardır?

A4: Yüngül sənaye maşınlarında, elektron məhsullarda, elektrik avadanlıqlarında, avtomatlaşdırma aksesuarlarında, gündəlik avadanlıqlarda və oyuncaq maşınlarında miniatür valları, pin vallarını, rulonları və daşınan hissələri məhdudlaşdırmaq və fiksasiya etmək üçün geniş istifadə olunur.

5-ci sual: Xüsusi elastik E tipli çəngəlləri fərdiləşdirə bilərsinizmi?

A5: Bəli. Biz fərdiləşdirilmiş yüngül yüklü montaj tələblərinə cavab vermək üçün qalınlaşdırılmış gücləndirilmiş modellərin, xüsusi açılış elastikliyinin, qeyri-standart xarici diametrin və korroziyaya qarşı səthin işlənməsinin fərdiləşdirilməsini dəstəkləyirik.
